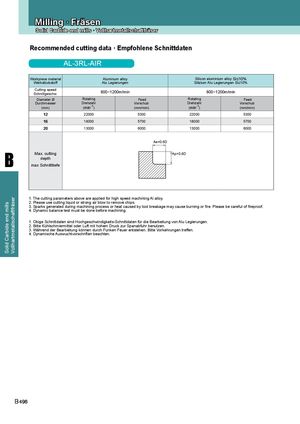

Каталог ZCC-CT фрезы монолитные - страница 256

Solid Carbide end mills Vollhartmetallschaftfräser MGeinleliranl gTur·nFingrä/Asllgeenmeine Drehbearbeitung, ISO Kennzeichnung Solid Carbide end mills · Vollhartmetallschaftfräser Recommended cutting data · Empfohlene Schnittdaten AL-3RL-AIR Workpiece material Aluminum alloy Silicon aluminium alloy Si≤10% Werkstückstoff Alu Legierungen Silizium Alu Legierungen Si≤10% Cutting speedSchnittgeschw. 800~1200m/min 800~1200m/min Diameter Ø Rotating Feed Rotating Feed Durchmesser Drehzahl Vorschub Drehzahl Vorschub (mm) (min-1) (mm/min) (min-1) (mm/min) 12 22000 5300 22000 5300 16 18000 5700 18000 5700 20 13000 6000 13000 6000 Ae=0.6D B Max. cuttingdepthmax Schnitttiefe Ap=0.6D 1. The cutting parameters above are applied for high speed machining Al alloy. 2. Please use cutting liquid or strong air blow to remove chips. 3. Sparks generated during machining process or heat caused by tool breakage may cause burning or fire. Please be careful of fireproof. 4. Dynamic balance test must be done before machining. 1. Obige Schnittdaten sind Hochgeschwindigkeits-Schnittdaten für die Bearbeitung von Alu Legierungen. 2. Bitte Kühlschmiermittel oder Luft mit hohem Druck zur Spanabfuhr benutzen. 3. Während der Bearbeitung können durch Funken Feuer entstehen. Bitte Vorkehrungen treffen. 4. Dynamische Auswuchtvorschriften beachten. B 496
