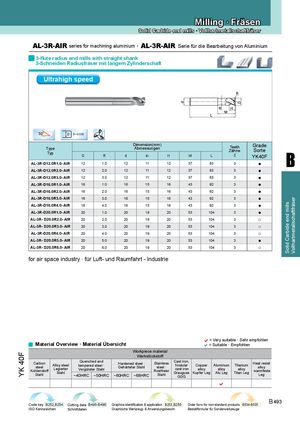

Каталог ZCC-CT фрезы монолитные - страница 253

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

AL-3R-AIR series for machining aluminium · AL-3R-AIR Serie für die Bearbeitung von Aluminium
3-flute radius end mills with straight shank
3-Schneiden Radiusfräser mit langem Zylinderschaft

Ultrahigh speed


30o D 0~-0.030

Dimension(mm) Grade
Abmessungen Teeth

B
Type
Typ
Zähne Sorte
Z
D R d d1 H M L YK40F
AL-3R-D12.0R1.0- AIR 12 1.0 12 11 12 37 83 3 ●
AL-3R-D12.0R2.0- AIR 12 2.0 12 11 12 37 83 3 ●
AL-3R-D12.0R3.0- AIR 12 3.0 12 11 12 37 83 3 ●
AL-3R-D16.0R1.0- AIR 16 1.0 16 15 16 43 92 3 ●
AL-3R-D16.0R2.0- AIR 16 2.0 16 15 16 43 92 3 ●
AL-3R-D16.0R3.0- AIR 16 3.0 16 15 16 43 92 3 ●


Vollhartmetallschaftfräser
Solid Carbide end mills
AL-3R-D16.0R4.0- AIR 16 4.0 16 15 16 43 92 3 ●
AL-3R-D20.0R1.0- AIR 20 1.0 20 19 20 53 104 3 ●
AL-3R- D20.0R2.0- AIR 20 2.0 20 19 20 53 104 3 ○
AL-3R- D20.0R3.0- AIR 20 3.0 20 19 20 53 104 3 ○
AL-3R-D20.0R4.0- AIR 20 4.0 20 19 20 53 104 3 ○
AL-3R- D20.0R5.0- AIR 20 5.0 20 19 20 53 104 3 ●
AL-3R- D20.0R6.0- AIR 20 6.0 20 19 20 53 104 3 ○
for
für
air space industry ∙ Luft- und Raumfahrt - Industrie


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
YK 40F


Werkstückstoff
Quenched and Cast iron,
Carbon Hardened steel · Stainless Heat resist
Alloy steel tempered steel · Nodular Copper Aluminum Titanium
steel Gehärteter Stahl steel · alloy
Legierter Vergüteter Stahl cast iron alloy alloy alloy
Kohlenstoff Rostfreier warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl ~40HRC ~50HRC ~60HRC ~68HRC Stahl Leg
GGG

Code key B252,B254 Cutting data B495-B496 Graphics identification & application B253,B255 Order form for non-standard products B534-B535
B 493
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
