Каталог ZCC-CT фрезы монолитные - страница 248

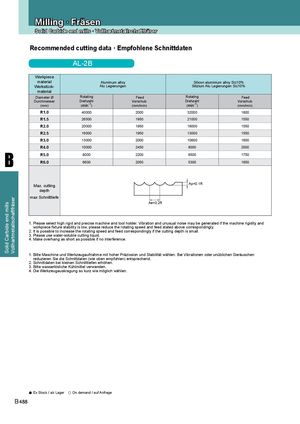

Solid Carbide end mills Vollhartmetallschaftfräser MGeinleliranl gTur·nFingrä/Asllgeenmeine Drehbearbeitung, ISO Kennzeichnung Solid Carbide end mills · Vollhartmetallschaftfräser Recommended cutting data · Empfohlene Schnittdaten AL-2B Workpiece material Aluminum alloy Silicon aluminium alloy Si≤10% Werkstück-  Alu Legierungen Silizium Alu Legierungen Si≤10% material Diameter Ø Rotating Feed Rotating Feed Durchmesser Drehzahl Vorschub Drehzahl Vorschub (mm) (min-1) (mm/min) (min-1) (mm/min) R1.0 40000 2000 32000 1600 R1.5 26500 1950 21000 1550 R2.0 20000 1950 16000 1550 R2.5 16000 1950 13000 1550 R3.0 13000 2000 10600 1600 R4.0 10000 2450 8000 2000 B R5.0R6.0 80006600 22002050 65005300 17501650 Max. cutting Ap=0.1R depth max Schnitttiefe Ae=0.2R 1. Please select high rigid and precise machine and tool holder. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed stated above correspondingly. 2. It is possible to increase the rotating speed and feed correspondingly if the cutting depth is small. 3. Please use water-soluble cutting liquid. 4. Make overhang as short as possible if no interference. 1. Bitte Maschine und Werkzeugaufnahme mit hoher Präzission und Stabilität wählen. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 2. Schnittdaten bei kleinen Schnitttiefen erhöhen. 3. Bitte wasserlösliche Kühlmittel verwenden. 4. Die Werkzeugauskragung so kurz wie möglich wählen. ● Ex Stock / ab Lager ○ On demand / auf Anfrage B 488
