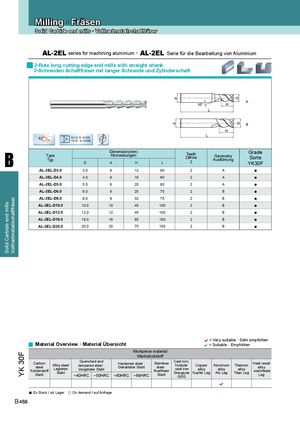

Каталог ZCC-CT фрезы монолитные - страница 228

General Turning /Allgemeine Drehbearbeitung, ISO Kennzeichnung
Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

AL-2EL series for machining aluminium · AL-2EL Serie für die Bearbeitung von Aluminium
2-flute long cutting edge end mills with straight shank
2-Schneiden Schaftfräser mit langer Schneide und Zylinderschaft


A


B

55o D≤12 0~-0.020
D 12<D 0~-0.030


B
Dimension(mm) Grade
Type Abmessungen Teeth Geometry
Typ
Zähne Ausführung Sorte
Z
D d H L YK30F
AL-2EL-D3.0 3.0 6 12 60 2 A ●
AL-2EL-D4.0 4.0 6 16 60 2 A ●
AL-2EL-D5.0 5.0 6 20 60 2 A ●
AL-2EL-D6.0 6.0 6 25 75 2 B ●
AL-2EL-D8.0 8.0 8 32 75 2 B ●
Vollhartmetallschaftfräser
Solid Carbide end mills


AL-2EL-D10.0 10.0 10 45 100 2 B ●
AL-2EL-D12.0 12.0 12 45 100 2 B ●
AL-2EL-D16.0 16.0 16 65 150 2 B ●
AL-2EL-D20.0 20.0 20 75 150 2 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
YK 30F


Werkstückstoff
Quenched and Cast iron,
Carbon Hardened steel · Stainless Heat resist
Alloy steel tempered steel · Nodular Copper Aluminum Titanium
steel Gehärteter Stahl steel · alloy
Legierter Vergüteter Stahl cast iron alloy alloy alloy
Kohlenstoff Rostfreier warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl ~40HRC ~50HRC ~60HRC ~68HRC Stahl Leg
GGG

● Ex Stock / ab Lager ○ On demand / auf Anfrage
B 468
