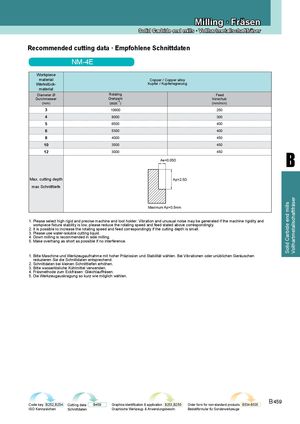

Каталог ZCC-CT фрезы монолитные - страница 219

Solid Carbide end mills Vollhartmetallschaftfräser Milling · Fräsen Solid Carbide end mills · Vollhartmetallschaftfräser Recommended cutting data · Empfohlene Schnittdaten NM-4E Workpiece material Copper / Copper alloy Werkstück-  Kupfer / Kupferlegierung material Diameter Ø Rotating Feed Durchmesser Drehzahl Vorschub (mm) (min-1) (mm/min) 3 10600 250 4 8000 300 5 6500 400 6 5300 400 8 4000 450 10 3500 450 12 3000 450Ae=0.05D B Max. cutting depth Ap=2.5D max Schnitttiefe Maximum Ap=0.5mm 1. Please select high rigid and precise machine and tool holder. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed stated above correspondingly. 2. It is possible to increase the rotating speed and feed correspondingly if the cutting depth is small. 3. Please use water-soluble cutting liquid. 4. Down milling is recommended in side milling. 5. Make overhang as short as possible if no interference. 1. Bitte Maschine und Werkzeugaufnahme mit hoher Präzission und Stabilität wählen. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten entsprechend. 2. Schnittdaten bei kleinen Schnitttiefen erhöhen. 3. Bitte wasserlösliche Kühlmittel verwenden. 4. Fräsmethode zum Eckfräsen: Gleichlauffräsen. 5. Die Werkzeugauskragung so kurz wie möglich wählen. Code key B252,B254 Cutting data B459 Graphics identification & application B253,B255 Order form for non-standard products B534-B535 B 459 ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
