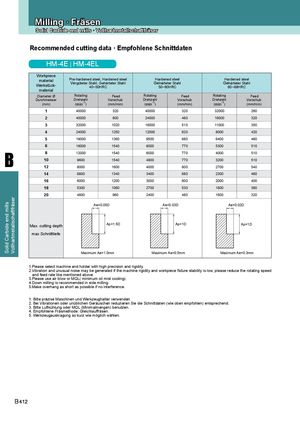

Recommended cutting data · Empfohlene Schnittdaten
HM-4E | HM-4EL
| Workpiece material Werkstück- material | Pre-hardened steel, 40~50H Vergüteter Stahl, G | Hardened steel RC ehärteter Stahl | Hardened 50~60H Gehärtete | steel RC r Stahl | Harden 60~6 Gehärte | ed steel 8HRC ter Stahl |
| Diameter Ø Durchmesser | Rotating Drehzahl | Feed Vorschub | Rotating Drehzahl | Feed Vorschub | Rotating Drehzahl | Feed Vorschub |
| (mm) | (min-1) | (mm/min) | (min-1) | (mm/min) | (min-1) | (mm/min) |
| 1 | 40000 | 320 | 40000 | 320 | 32000 | 260 |
| 2 | 40000 | 800 | 24000 | 480 | 16000 | 320 |
| 3 | 32000 | 1020 | 16000 | 510 | 11000 | 350 |
| 4 | 24000 | 1250 | 12000 | 620 | 8000 | 420 |
| 5 | 19000 | 1360 | 9500 | 680 | 6400 | 460 |
| 6 | 16000 | 1540 | 8000 | 770 | 5300 | 510 |
| 8 | 12000 | 1540 | 6000 | 770 | 4000 | 510 |
| 10 | 9600 | 1540 | 4800 | 770 | 3200 | 510 |
| 12 | 8000 | 1600 | 4000 | 800 | 2700 | 540 |
| 14 | 6800 | 1340 | 3400 | 680 | 2300 | 460 |
| 16 | 6000 | 1200 | 3000 | 600 | 2000 | 400 |
| 18 | 5300 | 1060 | 2700 | 530 | 1800 | 360 |
| 20 | 4800 | 960 | 2400 | 480 | 1600 | 320 |
| Ae=0 | .05D | Ae=0 | .03D | Ae=0 | .02D | |
| Max. cutting depth max Schnitttiefe | Ap=1.5D | Ap=1D | Ap=1D | |||
| Maximum Ae | =1.0mm | Maximum A | e=0.5mm | Maximum | Ae=0.3mm |
1.Please select machine and holder with high precision and rigidity. 2.Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed rate like mentioned above. 3.Please use air blow or MQL( minimum oil mist cooling). 4.Down milling is recommended in side milling. 5.Make overhang as short as possible if no interference. 1. Bitte präzise Maschinen und Werkzeughalter verwenden. 2. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 3. Bitte Luftkühlung oder MQL (Minimalmengen) benutzen. 4. Empfohlene Fräsmethode: Gleichlauffräsen. 5. Werkzeugauskragung so kurz wie möglich wählen.
