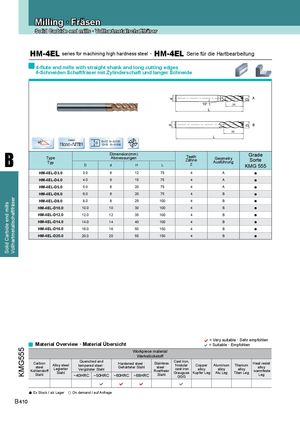

Каталог ZCC-CT фрезы монолитные - страница 170

General Turning /Allgemeine Drehbearbeitung, ISO Kennzeichnung
Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

HM-4EL series for machining high hardness steel · HM-4EL Serie für die Hartbearbeitung
4-flute end mills with straight shank and long cutting edges
4-Schneiden Schaftfräser mit Zylinderschaft und langer Schneide


A


d


D
10° H
L

B


D
d
H
L
Coated
45o D≤12 0~-0.020
D
Nano-AITiN 12<D 0~-0.030


B
Dimension(mm) Grade
Type Abmessungen Teeth Geometry
Typ
Zähne Ausführung Sorte
Z
D d H L KMG 555
HM-4EL-D3.0 3.0 6 12 75 4 A ●
HM-4EL-D4.0 4.0 6 15 75 4 A ●
HM-4EL-D5.0 5.0 6 20 75 4 A ●
HM-4EL-D6.0 6.0 6 20 75 4 B ●
Vollhartmetallschaftfräser


HM-4EL-D8.0 8.0 8 25 100 4 B ●
Solid Carbide end mills


HM-4EL-D10.0 10.0 10 30 100 4 B ●
HM-4EL-D12.0 12.0 12 35 100 4 B ●
HM-4EL-D14.0 14.0 14 40 100 4 B ●
HM-4EL-D16.0 16.0 16 50 150 4 B ●
HM-4EL-D20.0 20.0 20 55 150 4 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
KMG555


Workpiece material
Werkstückstoff
Quenched and Cast iron,
Carbon Hardened steel · Stainless Heat resist
Alloy steel tempered steel · Nodular Copper Aluminum Titanium
steel Gehärteter Stahl steel · alloy
Legierter Vergüteter Stahl cast iron alloy alloy alloy
Kohlenstoff Rostfreier warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl ~40HRC ~50HRC ~60HRC ~68HRC Stahl Leg
GGG
   
● Ex Stock / ab Lager ○ On demand / auf Anfrage
B 410
