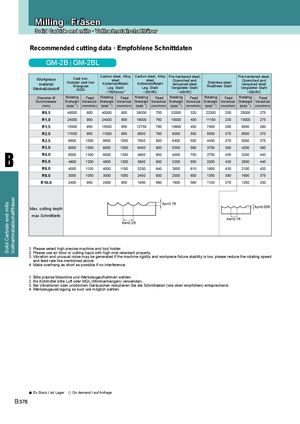

Recommended cutting data · Empfohlene Schnittdaten
GM-2B | GM-2BL
| Workpiece material Werkstückstoff | Cast Nodular Grau GG | iron, cast iron guss G | Carbon st ste ~750N Kohlens Leg. | eel,Alloy el /mm 2 toffstahl Stahl | Carbon st st ~30 Kohlens Leg. | eel,Alloy eel HRC toffstahl Stahl | Pre-harde Quench temper ~40 Vergütet | ned steel, ed and ed steel HRC er Stahl | Stainle Rostfrei | ss steel er Stahl | Pre-hard Quenc temper ~50 Vergüte | ened steel, hed and ed steel HRC ter Stahl |
| Diameter Ø (mm) Durchmesser | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub |
| R0.5 | 40000 | 800 | 40000 | 800 | 38000 | 700 | 32000 | 320 | 22300 | 200 | 25000 | 275 |
| R1.0 | 24000 | 900 | 24000 | 900 | 19000 | 760 | 16000 | 400 | 11150 | 230 | 13000 | 275 |
| R1.5 | 15500 | 950 | 15500 | 950 | 12750 | 760 | 10600 | 450 | 7400 | 290 | 8500 | 280 |
| R2.0 | 11500 | 950 | 11500 | 950 | 9550 | 760 | 8000 | 550 | 5550 | 370 | 6500 | 370 |
| R2.5 | 9500 | 1050 | 9500 | 1050 | 7650 | 800 | 6400 | 550 | 4450 | 370 | 5000 | 375 |
| R3.0 | 8000 | 1050 | 8000 | 1050 | 6400 | 800 | 5300 | 580 | 3700 | 390 | 4200 | 390 |
| R4.0 | 6000 | 1300 | 6000 | 1300 | 4800 | 950 | 4000 | 700 | 2750 | 455 | 3200 | 440 |
| R5.0 | 4800 | 1200 | 4800 | 1200 | 3800 | 900 | 3200 | 650 | 2200 | 430 | 2500 | 440 |
| R6.0 | 4000 | 1100 | 4000 | 1100 | 3200 | 840 | 2650 | 610 | 1850 | 430 | 2100 | 420 |
| R8.0 | 3000 | 1050 | 3000 | 1050 | 2400 | 800 | 2000 | 600 | 1350 | 380 | 1600 | 375 |
| R10.0 | 2400 | 950 | 2400 | 950 | 1900 | 680 | 1600 | 560 | 1100 | 370 | 1250 | 330 |
| Max. cutting depth | Ap= | 0.1R | Ap=0.05R | |||||||||
| max Schnitttiefe | Ae=0.2 | R | Ae=0. | 1R |
1. Please select high precise machine and tool holder. 2. Please use air blow or cutting liquid with high mist retardant property. 3. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed rate like mentioned above. 4. Make overhang as short as possible if no interference. 1. Bitte präzise Maschine und Werkzeugaufnahmen wählen. 2. Als Kühlmittel bitte Luft oder MQL (Minimalmengen) verwenden.. 3. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 4. Werkzeugauskragung so kurz wie möglich wählen.
