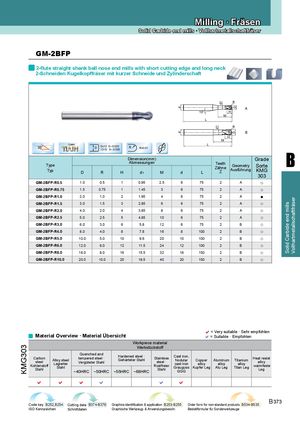

Каталог ZCC-CT фрезы монолитные - страница 133

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

GM-2BFP
2-flute straight shank ball nose end mills with short cutting edge and long neck
2-Schneiden Kugelkopffräser mit kurzer Schneide und Zylinderschaft


R


d1

D
A


d
10° H
M
L
R


d1
B


D
d
H
M
Coated
D≤12 0~-0.020
L
35o
TiAIN R


B
D 12<D 0~-0.030
R±0.01

Dimension(mm) Grade
Abmessungen Teeth
Type
Zähne
Geometry Sorte
Typ D R H d1 M d L Z Ausführung KMG
303
GM-2BFP-R0.5 1.0 0.5 1 0.95 2.5 6 75 2 A ○
GM-2BFP-R0.75 1.5 0.75 1 1.45 3 6 75 2 A ○
GM-2BFP-R1.0 2.0 1.0 2 1.95 4 6 75 2 A ●


Vollhartmetallschaftfräser
GM-2BFP-R1.5 3.0 1.5 3 2.85 6 6 75 2 A ○


Solid Carbide end mills
GM-2BFP-R2.0 4.0 2.0 4 3.85 8 6 75 2 A ○
GM-2BFP-R2.5 5.0 2.5 5 4.85 10 6 75 2 A ○
GM-2BFP-R3.0 6.0 3.0 6 5.8 12 6 75 2 B ○
GM-2BFP-R4.0 8.0 4.0 8 7.8 16 8 100 2 B ○
GM-2BFP-R5.0 10.0 5.0 10 9.6 20 10 100 2 B ○
GM-2BFP-R6.0 12.0 6.0 12 11.5 24 12 100 2 B ○
GM-2BFP-R8.0 16.0 8.0 16 15.5 32 16 150 2 B ○
GM-2BFP-R10.0 20.0 10.0 20 19.5 40 20 150 2 B ○


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG303


Werkstückstoff
Quenched and
Hardened steel · Cast iron,
Carbon tempered steel · Gehärteter Stahl Stainless Heat resist
Alloy steel Nodular Copper Aluminum Titanium
steel Legierter Vergüteter Stahl steel · cast iron alloy
Kohlenstoff Rostfreier alloy alloy alloy warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl Stahl Leg
~40HRC ~50HRC ~55HRC ~68HRC GGG

     

Code key B252,B254 Cutting data B374-B376 Graphics identification & application B253-B255 Order form for non-standard products B534-B535
B 373
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
