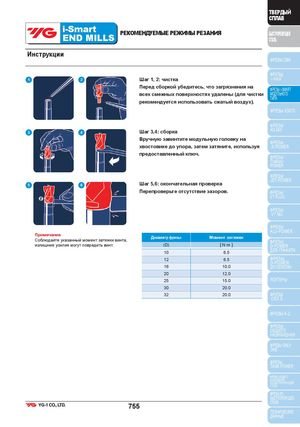

ТВЕРДЫЙ СПЛАВ i-SmartEND MILLS РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ Инструкции ФРЕЗЫ CBN ФРЕЗЫ 1 2 Шаг 1, 2: чистка i-Xmill Перед сборкой убедитесь, что загрязнения на ФРЕЗЫ i-SMART всех смежных поверхностях удалены (для чистки МОДУЛЬНОГО ТИПА рекомендуется использовать сжатый воздух). ФРЕЗЫ X5070 ФРЕЗЫ 3 4 Шаг 3,4: сборка 4G Mill Вручную завинтите модульную головку на ФРЕЗЫ хвостовике до упора, затем затяните, используя X-POWER предоставленный ключ. ФРЕЗЫ TitaNox- POWER ФРЕЗЫ JET-POWER 5 6 Шаг 5,6: окончательная проверка Перепроверьте отсутствие зазоров. ФРЕЗЫ V7 PLUS ФРЕЗЫ V7 Mill ФРЕЗЫ ALU-POWER ПримечаниеСоблюдайте указанный момент затяжки винта, Диаметр фрезы Момент затяжки ФРЕЗЫ излишние усилия могут повредить винт. (D) [ N·m ] D-POWER 10 6.5 ДЛЯ ГРАФИТА 12 6.5 ФРЕЗЫ D-POWER 16 10.0 ДЛЯ УГЛЕПЛАСТИКА 20 12.0 25 15.0 РОУТЕРЫ 30 20.0 32 20.0 ФРЕЗЫ CRX S ФРЕЗЫ K-2 ФРЕЗЫ ОБЩЕГО НАЗНАЧЕНИЯ ФРЕЗЫ ONLY ONE ФРЕЗЫ TANK-POWER ФРЕЗЫ ОБЩЕГО НАЗНАЧЕНИЯ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ ФРЕЗЫ ИЗ БЫСТРОРЕЖУЩЕЙ 755 СТАЛИ ТЕХНИЧЕСКИЕ ДАННЫЕ
