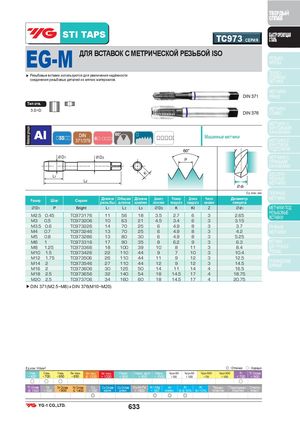

Общий каталог YG-1 2018 - страница 633

ТВЕРДЫЙ СПЛАВ STI TAPS TC973 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ EG-M ДЛЯ ВСТАВОК С МЕТРИЧЕСКОЙ РЕЗЬБОЙ ISO РЕЗЬБО-ФРЕЗЫ ▶ Резьбовые вставки используются для увеличения надёжностисоединения резьбовых деталей из мягких материалов. ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ МЕТЧИКИ DIN 371 PRIME Тип отв. 3.0×D МЕТЧИКИDIN 376COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ SS 6 Машинные метчики МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 P Bright L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ M2.5 0.45 TC973176 11 56 18 3.5 2.7 6 3 2.65 ВСТАВКИ M3 0.5 TC973206 10 63 21 4.5 3.4 6 3 3.15 M3.5 0.6 TC973226 14 70 25 6 4.9 8 3 3.7 РУЧНЫЕ M4 0.7 TC973246 13 70 25 6 4.9 8 3 4.2 МЕТЧИКИ M5 0.8 TC973286 13 80 30 6 4.9 8 3 5.25 M6 1 TC973316 17 90 35 8 6.2 9 3 6.3 МЕТЧИКИ M8 1.25 TC973366 18 100 39 10 8 11 3 8.4 ДЛЯ ТРУБНОЙ M10 1.5 TC973426 22 110 44 9 7 10 3 10.4 РЕЗЬБЫ M12 1.75 TC973506 26 110 44 11 9 12 3M142TC973546271104412912312.514.5 ТЕХНИЧЕСКИЕДАННЫЕ M16 2 TC973606 30 125 50 14 11 14 4 16.5 M18 2.5 TC973656 32 140 54 18 14.5 17 4 18.75 M20 2.5 TC973706 34 160 60 18 14.5 17 4 20.75 ▶DIN 371(M2.5~M8) и DIN 376(M10~M20) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ○ ○ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ 633
