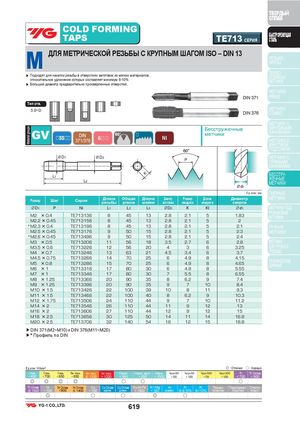

Общий каталог YG-1 2018 - страница 619

ТВЕРДЫЙ СПЛАВ COLD FORMING TAPS TE713 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN 13 РЕЗЬБО-ФРЕЗЫ ▶ Подходят для накатки резьбы в отверстиях заготовок из мягких материалов,относительное удлинение которых составляет минимум 8-10%▶ Бóльший диаметр предварительно просверленных отверстий.ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ МЕТЧИКИ DIN 371 PRIME Тип отв. 3.0×D МЕТЧИКИDIN 376COMBO МЕТЧИКИ С Бесстружечныеметчики ВИНТОВЫМИКАНАВКАМИ SS 6 NI МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер ДлинарезьбыдлинашейкихвостовикаквадратаквадратаДиаметрсверлаМЕТЧИКИ ØD1 P Ni L1 L2 L3 ØD2 K KI Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ M2 × 0.4 TE713136 8 45 13 2.8 2.1 5 1.83 ВСТАВКИ M2.2 × 0.45 TE713156 8 45 13 2.8 2.1 5 2 *M2.3 × 0.4 TE713196 8 45 13 2.8 2.1 5 2.1 РУЧНЫЕ M2.5 × 0.45 TE713176 9 50 15 2.8 2.1 5 2.3 МЕТЧИКИ *M2.6 × 0.45 TE713496 9 50 15 2.8 2.1 5 2.4 M3 × 0.5 TE713206 11 56 18 3.5 2.7 6 2.8 МЕТЧИКИ M3.5 × 0.6 TE713226 12 56 20 4 3 6 3.25 ДЛЯ ТРУБНОЙ M4 × 0.7 TE713246 13 63 21 4.5 3.4 6 3.7 РЕЗЬБЫ M4.5 × 0.75 TE713266 14 70 25 6 4.9 8M5× 0.8TE71328615702564.984.154.65 ТЕХНИЧЕСКИЕДАННЫЕ M6 ×1 TE713316 17 80 30 6 4.9 8 5.55 M7 ×1 TE713346 17 80 30 7 5.5 8 6.55 M8 × 1.25 TE713366 20 90 35 8 6.2 9 7.4 M9 × 1.25 TE713396 20 90 35 9 7 10 8.4 M10 × 1.5 TE713426 22 100 39 10 8 11 9.3 M11 × 1.5 TE713466 22 100 40 8 6.2 9 10.3 M12 × 1.75 TE713506 24 110 44 9 7 10 11.2 M14 ×2 TE713546 26 110 44 11 9 12 13 M16 ×2 TE713606 27 110 44 12 9 12 15 M18 × 2.5 TE713656 30 125 50 14 11 14 16.8 M20 × 2.5 TE713706 32 140 54 16 12 15 18.8 ▶DIN 371(M2~M10) и DIN 376(M11~M20) ▶* Профиль по DIN Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ○ ○ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ○ ○ ◎ ○ 619
