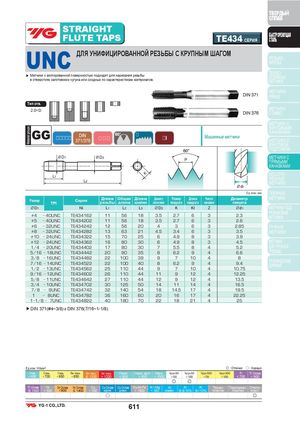

Общий каталог YG-1 2018 - страница 611

ТВЕРДЫЙ СПЛАВ STRAIGHT FLUTE TAPS TE434 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ UNC ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ РЕЗЬБО-ФРЕЗЫ ▶ Метчики с азотированной поверхностью подходят для нарезания резьбыв отверстиях заготовокиз чугуна или сходных по характеристикам материалов. ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ DIN 371 МЕТЧИКИPRIME Тип отв. 2.0×D МЕТЧИКИDIN 376COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ I Машинные метчики МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 Ni L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ #4 40UNC TE434162 11 56 18 3.5 2.7 6 3 2.3 ВСТАВКИ #5 40UNC TE434202 11 56 18 3.5 2.7 6 3 2.6 #6 32UNC TE434242 12 56 20 4 3 6 3 2.85 РУЧНЫЕ #8 32UNC TE434282 13 63 21 4.5 3.4 6 3 3.5 МЕТЧИКИ #10 24UNC TE434322 15 70 25 6 4.9 8 3 3.9 #12 24UNC TE434362 16 80 30 6 4.9 8 3 4.5 МЕТЧИКИ 1/4 20UNC TE434402 17 80 30 7 5.5 8 4 5.2 ДЛЯ ТРУБНОЙ 5/16 18UNC TE434442 20 90 35 8 6.2 9 4 6.6 РЕЗЬБЫ 3/8 16UNC TE434482 22 100 39 9 7 10 47/1614UNCTE434522221004086.29489.4 ТЕХНИЧЕСКИЕДАННЫЕ 1/2 13UNC TE434562 25 110 44 9 7 10 4 10.75 9/16 12UNC TE434602 26 110 44 11 9 12 4 12.25 5/8 11UNC TE434642 27 110 44 12 9 12 4 13.5 3/4 10UNC TE434702 30 125 50 14 11 14 4 16.5 7/8 9UNC TE434742 32 140 54 18 14.5 17 4 19.5 1 8UNC TE434782 36 160 60 20 16 17 4 22.25 1 1/8 7UNC TE434822 40 180 70 22 18 21 4 25 ▶DIN 371(#4~3/8) и DIN 376(7/16~1-1/8) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ ◎ 611
