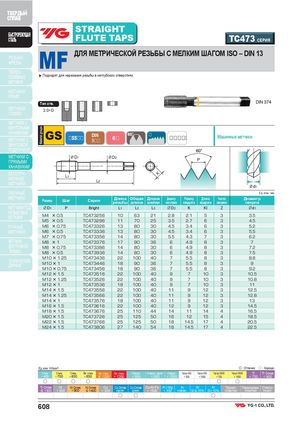

Общий каталог YG-1 2018 - страница 608

ТВЕРДЫЙ СПЛАВ STRAIGHT БЫСТРОРЕЖУЩАЯСТАЛЬ FLUTE TAPS TC473 СЕРИЯ РЕЗЬБО-ФРЕЗЫ MF ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ ISO – DIN 13 ТВЕРДО- СПЛАВНЫЕ ▶ Подходят для нарезания резьбы в неглубоких отверстиях. МЕТЧИКИ МЕТЧИКИ PRIME Тип отв. DIN 374 МЕТЧИКИ 2.0×D COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИМЕТЧИКИ С SS DIN3 6 Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 P Bright L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕ ВСТАВКИ M4 × 0.5 TC473256 10 63 21 2.8 2.1 5 3 3.5 M5 × 0.5 TC473296 11 70 25 3.5 2.7 6 3 4.5 РУЧНЫЕ M6 × 0.75 TC473326 13 80 30 4.5 3.4 6 3 5.2 МЕТЧИКИ M6 × 0.5 TC473336 13 80 30 4.5 3.4 6 3 5.5 M7 × 0.75 TC473356 14 80 30 5.5 4.3 7 3 6.2 МЕТЧИКИ M8 ×1 TC473376 17 90 36 6 4.9 8 3 7 ДЛЯ ТРУБНОЙ M8 × 0.75 TC473386 14 80 30 6 4.9 8 3 7.2 РЕЗЬБЫ M8 × 0.5 TC473936 14 80 30 6 4.9 8 3 7.5 ТЕХНИЧЕСКИЕДАННЫЕ M10 × 1.25M10 × 1 TC473436 22 100 40 7 5.5 8 3TC47344618903675.583 8.89 M10 × 0.75 TC473456 18 90 36 7 5.5 8 3 9.2 M12 × 1.5 TC473516 22 100 40 9 7 10 3 10.5 M12 × 1.25 TC473526 22 100 40 9 7 10 3 10.8 M12 × 1 TC473536 18 100 40 9 7 10 3 11 M14 × 1.5 TC473556 22 100 40 11 9 12 3 12.5 M14 × 1.25 TC473566 22 100 40 11 9 12 3 12.8 M14 × 1 TC473576 18 100 40 11 9 12 3 13 M16 × 1.5 TC473616 22 100 40 12 9 12 3 14.5 M18 × 1.5 TC473676 25 110 44 14 11 14 4 16.5 M20 × 1.5 TC473726 25 125 50 16 12 15 4 18.5 M22 × 1.5 TC473766 25 125 50 18 14.5 17 4 20.5 M24 × 1.5 TC473806 27 140 54 18 14.5 17 4 22.5 Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ○ ○ ○ ○ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ ○ ○ 608
