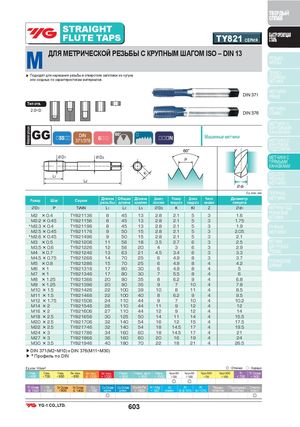

ТВЕРДЫЙ СПЛАВ STRAIGHT FLUTE TAPS TY821 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN 13 РЕЗЬБО-ФРЕЗЫ ▶ Подходят для нарезания резьбы в отверстиях заготовок из чугунаили сходных по характеристикам материалов. ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ DIN 371 МЕТЧИКИPRIME Тип отв. 2.0×D МЕТЧИКИDIN 376COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ SS 6 N Машинные метчики МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 P TiAlN L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ M2 × 0.4 TY821136 8 45 13 2.8 2.1 5 3 1.6 ВСТАВКИ M2.2 × 0.45 TY821156 8 45 13 2.8 2.1 5 3 1.75 *M2.3 × 0.4 TY821196 8 45 13 2.8 2.1 5 3 1.9 РУЧНЫЕ M2.5 × 0.45 TY821176 9 50 15 2.8 2.1 5 3 2.05 МЕТЧИКИ *M2.6 × 0.45 TY821496 9 50 15 2.8 2.1 5 3 2.1 M3 × 0.5 TY821206 11 56 18 3.5 2.7 6 3 2.5 МЕТЧИКИ M3.5 × 0.6 TY821226 12 56 20 4 3 6 3 2.9 ДЛЯ ТРУБНОЙ M4 × 0.7 TY821246 13 63 21 4.5 3.4 6 3 3.3 РЕЗЬБЫ M4.5 × 0.75 TY821266 14 70 25 6 4.9 8 3M5× 0.8TY82128615702564.9843.74.2 ТЕХНИЧЕСКИЕДАННЫЕ M6 ×1 TY821316 17 80 30 6 4.9 8 4 5 M7 ×1 TY821346 17 80 30 7 5.5 8 4 6 M8 × 1.25 TY821366 20 90 35 8 6.2 9 4 6.8 M9 × 1.25 TY821396 20 90 35 9 7 10 4 7.8 M10 × 1.5 TY821426 22 100 39 10 8 11 4 8.5 M11 × 1.5 TY821466 22 100 40 8 6.2 9 4 9.5 M12 × 1.75 TY821506 24 110 44 9 7 10 4 10.2 M14 × 2 TY821546 26 110 44 11 9 12 4 12 M16 × 2 TY821606 27 110 44 12 9 12 4 14 M18 × 2.5 TY821656 30 125 50 14 11 14 4 15.5 M20 × 2.5 TY821706 32 140 54 16 12 15 4 17.5 M22 × 2.5 TY821746 32 140 54 18 14.5 17 4 19.5 M24 × 3 TY821786 34 160 60 18 14.5 17 4 21 M27 × 3 TY821866 36 160 60 20 16 19 4 24 M30 × 3.5 TY821946 40 180 70 22 18 21 4 26.5 ▶DIN 371(M2~M10) и DIN 376(M11~M30) ▶ * Профиль по DIN Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ 603
