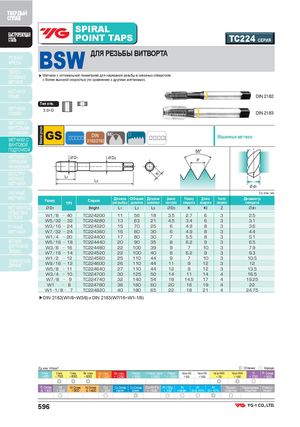

Общий каталог YG-1 2018 - страница 596

ТВЕРДЫЙ СПЛАВ SPIRAL БЫСТРОРЕЖУЩАЯСТАЛЬ POINT TAPS TC224 СЕРИЯ РЕЗЬБО-ФРЕЗЫ BSW ДЛЯ РЕЗЬБЫ ВИТВОРТА ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Метчики с оптимальной геометрией для нарезания резьбы в сквозных отверстияхс более высокой скоростью (по сравнению с другими метчиками). МЕТЧИКИ PRIME DIN 2182 Тип отв. МЕТЧИКИ 3.0×DCOMBO DIN 2183 МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ МЕТЧИКИ С Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 Bright L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕ ВСТАВКИ W1/8 40 TC224200 11 56 18 3.5 2.7 6 3 2.5 W5/32 32 TC224280 13 63 21 4.5 3.4 6 3 3.1 РУЧНЫЕ W3/16 24 TC224320 15 70 25 6 4.9 8 3 3.6 МЕТЧИКИ W7/32 24 TC224360 16 80 30 6 4.9 8 3 4.4 W1/4 20 TC224400 17 80 30 7 5.5 8 3 5.1 МЕТЧИКИ W5/16 18 TC224440 20 90 35 8 6.2 9 3 6.5 ДЛЯ ТРУБНОЙ W3/8 16 TC224480 22 100 39 9 7 10 3 7.9 РЕЗЬБЫ W7/16 14 TC224520 22 100 40 8 6.2 9 3 9.3 ТЕХНИЧЕСКИЕДАННЫЕ W1/2 12 TC224560 25 110 44 9 7 10 3W9/1612TC224600261104411912310.512 W5/8 11 TC224640 27 110 44 12 9 12 3 13.5 W3/4 10 TC224700 30 125 50 14 11 14 4 16.5 W7/8 9 TC224740 32 140 54 18 14.5 17 4 19.25 W1 8 TC224780 36 160 60 20 16 19 4 22 W1 1/8 7 TC224820 40 180 65 22 18 21 4 24.75 ▶DIN 2182(W1/8~W3/8) и DIN 2183(W7/16~W1-1/8) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ ○ ◎ ○ ○ ○ ◎ ○ 596
