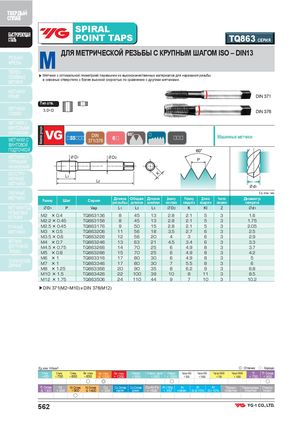

Общий каталог YG-1 2018 - страница 562

ТВЕРДЫЙ СПЛАВ SPIRAL БЫСТРОРЕЖУЩАЯСТАЛЬ POINT TAPS TQ863 СЕРИЯ РЕЗЬБО-ФРЕЗЫ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Метчики с оптимальной геометрией перемычки из высококачественных материалов для нарезания резьбыв сквозных отверстиях с более высокой скоростью по сравнению с другими метчиками. МЕТЧИКИ PRIME DIN 371 Тип отв. МЕТЧИКИ 3.0×DCOMBO DIN 376 МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ МЕТЧИКИ С SS 6 Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 P Vap L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕ ВСТАВКИ M2 × 0.4 TQ863136 8 45 13 2.8 2.1 5 3 1.6 M2.2 × 0.45 TQ863156 8 45 13 2.8 2.1 5 3 1.75 РУЧНЫЕ M2.5 × 0.45 TQ863176 9 50 15 2.8 2.1 5 3 2.05 МЕТЧИКИ M3 × 0.5 TQ863206 11 56 18 3.5 2.7 6 3 2.5 M3.5 × 0.6 TQ863226 12 56 20 4 3 6 3 2.9 МЕТЧИКИ M4 × 0.7 TQ863246 13 63 21 4.5 3.4 6 3 3.3 ДЛЯ ТРУБНОЙ M4.5 × 0.75 TQ863266 14 70 25 6 4.9 8 3 3.7 РЕЗЬБЫ M5 × 0.8 TQ863286 15 70 25 6 4.9 8 3 4.2 ТЕХНИЧЕСКИЕДАННЫЕ M6 ×1M7×1 TQ863316 17 80 30 6 4.9 8 3TQ86334617803075.583 56 M8 × 1.25 TQ863366 20 90 35 8 6.2 9 3 6.8 M10 × 1.5 TQ863426 22 100 39 10 8 11 3 8.5 M12 × 1.75 TQ863506 24 110 44 9 7 10 3 10.2 ▶DIN 371(M2~M10) и DIN 376(M12) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ◎ ○ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ 562
