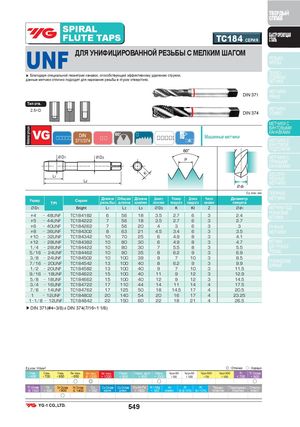

ТВЕРДЫЙ СПЛАВ SPIRAL FLUTE TAPS TC184 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ UNF ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ РЕЗЬБО-ФРЕЗЫ ▶ Благодаря специальной геометрии канавок, способствующей эффективному удалению стружки,данные метчики отлично подходят для нарезания резьбы в глухих отверстиях. ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ DIN 371 МЕТЧИКИPRIME Тип отв. 2.5×D МЕТЧИКИDIN 374COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ Машинные метчики 4 МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 Bright L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ #4 48UNF TC184182 6 56 18 3.5 2.7 6 3 2.4 ВСТАВКИ #5 44UNF TC184222 7 56 18 3.5 2.7 6 3 2.7 #6 40UNF TC184262 7 56 20 4 3 6 3 3 РУЧНЫЕ #8 36UNF TC184302 8 63 21 4.5 3.4 6 3 3.5 МЕТЧИКИ #10 32UNF TC184342 10 70 25 6 4.9 8 3 4.1 #12 28UNF TC184382 10 80 30 6 4.9 8 3 4.7 МЕТЧИКИ 1/4 28UNF TC184422 10 80 30 7 5.5 8 3 5.5 ДЛЯ ТРУБНОЙ 5/16 24UNF TC184462 10 90 35 8 6.2 9 3 6.9 РЕЗЬБЫ 3/8 24UNF TC184502 10 100 39 9 7 10 37/1620UNFTC184542131004086.2938.59.9 ТЕХНИЧЕСКИЕДАННЫЕ 1/2 20UNF TC184582 13 100 40 9 7 10 3 11.5 9/16 18UNF TC184622 15 100 40 11 9 12 3 12.9 5/8 18UNF TC184662 15 100 40 12 9 12 3 14.5 3/4 16UNF TC184722 17 110 44 14 11 14 4 17.5 7/8 14UNF TC184762 17 125 50 18 14.5 17 4 20.5 1 12UNF TC184802 20 140 54 20 16 17 4 23.25 1 1/8 12UNF TC184842 22 150 60 22 18 21 4 26.5 ▶DIN 371(#4~3/8) и DIN 374(7/16~1-1/8) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ◎ ○ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ 549
