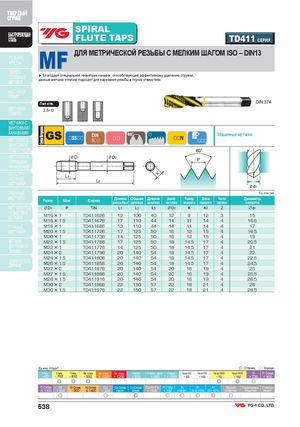

ТВЕРДЫЙ СПЛАВ SPIRAL БЫСТРОРЕЖУЩАЯСТАЛЬ FLUTE TAPS TD411 СЕРИЯ РЕЗЬБО-ФРЕЗЫ MF ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ ISO – DIN13 ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Благодаря специальной геометрии канавок, способствующей эффективному удалению стружки,данные метчики отлично подходят для нарезания резьбы в глухих отверстиях. МЕТЧИКИ PRIME Тип отв. DIN 374 МЕТЧИКИ 2.5×D COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИМЕТЧИКИ С SS DIN3 N Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 P TiN L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕВСТАВКИ M16 × 1 TD411626 12 100 40 12 9 12 3 15 M18 × 1.5 TD411676 17 110 44 14 11 14 4 16.5 РУЧНЫЕ M18 × 1 TD411686 13 110 44 14 11 14 4 17 МЕТЧИКИ M20 × 1.5 TD411726 17 125 50 16 12 15 4 18.5 M20 × 1 TD411736 14 125 50 16 12 15 4 19 МЕТЧИКИ M22 × 1.5 TD411766 17 125 50 18 14.5 17 4 20.5 ДЛЯ ТРУБНОЙ M22 × 1 TD411776 14 125 50 18 14.5 17 4 21 РЕЗЬБЫ M24 × 2 TD411796 20 140 54 18 14.5 17 4 22 ТЕХНИЧЕСКИЕДАННЫЕ M24 × 1.5M26 × 1.5 TD411806 20 140 54 18 14.5 17 4TD41185620140541814.517422.524.5 M27 × 2 TD411876 20 140 54 20 16 19 4 25 M27 × 1.5 TD411886 20 140 54 20 16 19 4 25.5 M28 × 1.5 TD411916 20 140 54 20 16 19 4 26.5 M30 × 2 TD411966 22 150 57 22 18 21 4 28 M30 × 1.5 TD411976 22 150 57 22 18 21 4 28.5 Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ ○ ◎ ○ ○ ○ ◎ ○ 538
