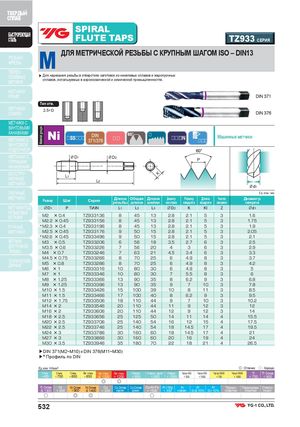

Общий каталог YG-1 2018 - страница 532

ТВЕРДЫЙ СПЛАВ SPIRAL БЫСТРОРЕЖУЩАЯСТАЛЬ FLUTE TAPS TZ933 СЕРИЯ РЕЗЬБО-ФРЕЗЫ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Для нарезания резьбы в отверстиях заготовок из никелевых сплавов и жаропрочныхсплавов, используемых в аэрокосмической и химической промышленностях. МЕТЧИКИ PRIME DIN 371 Тип отв. МЕТЧИКИ 2.5×DCOMBO DIN 376 МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ МЕТЧИКИ С SS N Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 P TiAlN L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕ ВСТАВКИ M2 × 0.4 TZ933136 8 45 13 2.8 2.1 5 3 1.6 M2.2 × 0.45 TZ933156 8 45 13 2.8 2.1 5 3 1.75 РУЧНЫЕ *M2.3 × 0.4 TZ933196 8 45 13 2.8 2.1 5 3 1.9 МЕТЧИКИ M2.5 × 0.45 TZ933176 9 50 15 2.8 2.1 5 3 2.05 *M2.6 × 0.45 TZ933496 9 50 15 2.8 2.1 5 3 2.1 МЕТЧИКИ M3 × 0.5 TZ933206 6 56 18 3.5 2.7 6 3 2.5 ДЛЯ ТРУБНОЙ M3.5 × 0.6 TZ933226 7 56 20 4 3 6 3 2.9 РЕЗЬБЫ M4 × 0.7 TZ933246 7 63 21 4.5 3.4 6 3 3.3 ТЕХНИЧЕСКИЕДАННЫЕ M4.5 × 0.75M5× 0.8 TZ933266 8 70 25 6 4.9 8 3TZ9332868702564.983 3.74.2 M6 ×1 TZ933316 10 80 30 6 4.9 8 3 5 M7 ×1 TZ933346 10 80 30 7 5.5 8 3 6 M8 × 1.25 TZ933366 13 90 35 8 6.2 9 3 6.8 M9 × 1.25 TZ933396 13 90 35 9 7 10 3 7.8 M10 × 1.5 TZ933426 15 100 39 10 8 11 3 8.5 M11 × 1.5 TZ933466 17 100 40 8 6.2 9 3 9.5 M12 × 1.75 TZ933506 18 110 44 9 7 10 3 10.2 M14 × 2 TZ933546 20 110 44 11 9 12 3 12 M16 × 2 TZ933606 20 110 44 12 9 12 3 14 M18 × 2.5 TZ933656 25 125 50 14 11 14 4 15.5 M20 × 2.5 TZ933706 25 140 54 16 12 15 4 17.5 M22 × 2.5 TZ933746 25 140 54 18 14.5 17 4 19.5 M24 × 3 TZ933786 30 160 60 18 14.5 17 4 21 M27 × 3 TZ933866 30 160 60 20 16 19 4 24 M30 × 3.5 TZ933946 35 180 70 22 18 21 4 26.5 ▶DIN 371(M2~M10) и DIN 376(M11~M30) ▶* Профиль по DIN Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ ◎ ◎ ○ 532
