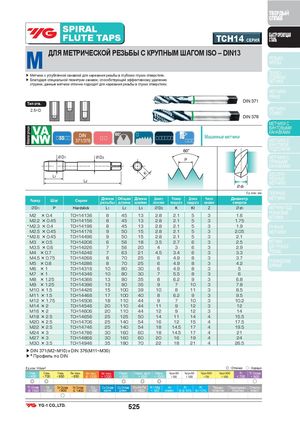

Общий каталог YG-1 2018 - страница 525

ТВЕРДЫЙ СПЛАВ SPIRAL FLUTE TAPS TCH14 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 РЕЗЬБО-ФРЕЗЫ ▶ Метчики с углублённой канавкой для нарезания резьбы в глубоких глухих отверстиях.▶ Благодаря специальной геометрии канавок, способствующей эффективному удалениюстружки, данные метчики отлично подходят для нарезания резьбы в глухих отверстиях.ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ МЕТЧИКИ PRIME Тип отв. DIN 371 2.5×D МЕТЧИКИCOMBO DIN 376 МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ SS Машинные метчики МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 P Hardslick L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ M2 × 0.4 TCH14136 8 45 13 2.8 2.1 5 3 1.6 ВСТАВКИ M2.2 × 0.45 TCH14156 8 45 13 2.8 2.1 5 3 1.75 *M2.3 × 0.4 TCH14196 8 45 13 2.8 2.1 5 3 1.9 РУЧНЫЕ M2.5 × 0.45 TCH14176 9 50 15 2.8 2.1 5 3 2.05 МЕТЧИКИ *M2.6 × 0.45 TCH14496 9 50 15 2.8 2.1 5 3 2.1 M3 × 0.5 TCH14206 6 56 18 3.5 2.7 6 3 2.5 МЕТЧИКИ M3.5 × 0.6 TCH14226 7 56 20 4 3 6 3 2.9 ДЛЯ ТРУБНОЙ M4 × 0.7 TCH14246 7 63 21 4.5 3.4 6 3 3.3 РЕЗЬБЫ M4.5 × 0.75 TCH14266 8 70 25 6 4.9 8 3M5× 0.8TCH142868702564.9833.74.2 ТЕХНИЧЕСКИЕДАННЫЕ M6 ×1 TCH14316 10 80 30 6 4.9 8 3 5 M7 ×1 TCH14346 10 80 30 7 5.5 8 3 6 M8 × 1.25 TCH14366 13 90 35 8 6.2 9 3 6.8 M9 × 1.25 TCH14396 13 90 35 9 7 10 3 7.8 M10 × 1.5 TCH14426 15 100 39 10 8 11 3 8.5 M11 × 1.5 TCH14466 17 100 40 8 6.2 9 3 9.5 M12 × 1.75 TCH14506 18 110 44 9 7 10 3 10.2 M14 × 2 TCH14546 20 110 44 11 9 12 3 12 M16 × 2 TCH14606 20 110 44 12 9 12 3 14 M18 × 2.5 TCH14656 25 125 50 14 11 14 4 15.5 M20 × 2.5 TCH14706 25 140 54 16 12 15 4 17.5 M22 × 2.5 TCH14746 25 140 54 18 14.5 17 4 19.5 M24 × 3 TCH14786 30 160 60 18 14.5 17 4 21 M27 × 3 TCH14866 30 160 60 20 16 19 4 24 M30 × 3.5 TCH14946 35 180 70 22 18 21 4 26.5 ▶DIN 371(M2~M10) и DIN 376(M11~M30) ▶* Профиль по DIN Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ 525
