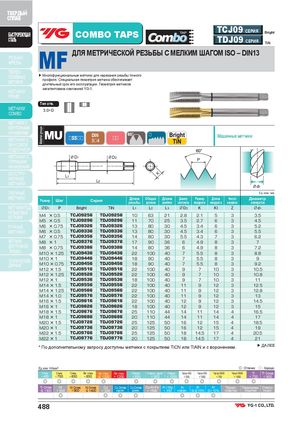

Общий каталог YG-1 2018 - страница 488

ТВЕРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯСТАЛЬ COMBO TAPS TCJ09 СЕРИЯ BrightTDJ09 СЕРИЯTiN РЕЗЬБО-ФРЕЗЫ MF ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ ISO – DIN13 ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков МЕТЧИКИ запатентована компанией YG-1. PRIME Тип отв. МЕТЧИКИ 3.0×D COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИМЕТЧИКИ С SS DIN3 4 Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина Число Диаметррезьбыдлинашейкихвостовикаквадратаквадратаканавоксверла МЕТЧИКИ ПОД ØD1 P Bright TiN L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕВСТАВКИ M4 × 0.5 TCJ09256 TDJ09256 10M5× 0.5TCJ09296TDJ09296116370212.8 2.1253.52.7 56 33 3.54.5 РУЧНЫЕ M6 × 0.75 TCJ09326 TDJ09326 13 80 30 4.5 3.4 6 3 5.2 МЕТЧИКИ M6 × 0.5 TCJ09336 TDJ09336 13 80 30 4.5 3.4 6 3 5.5 M7 × 0.75 TCJ09356 TDJ09356 14 80 30 5.5 4.3 7 3 6.2 МЕТЧИКИ M8 ×1 TCJ09376 TDJ09376 17 90 36 6 4.9 8 3 7 ДЛЯ ТРУБНОЙ M8 × 0.75 TCJ09386 TDJ09386 14 80 36 6 4.9 8 3 7.2 РЕЗЬБЫ M10 × 1.25 TCJ09436 TDJ09436 22 100 40 7 5.5 8 3 8.8 ТЕХНИЧЕСКИЕДАННЫЕ M10 × 1 TCJ09446 TDJ09446M10 × 0.75TCJ09456TDJ094561818 9090 4040 77 5.55.5 88 33 99.2 M12 × 1.5 TCJ09516 TDJ09516 22 100 40 9 7 10 3 10.5 M12 × 1.25 TCJ09526 TDJ09526 22 100 40 9 7 10 3 10.8 M12 × 1 TCJ09536 TDJ09536 18 100 40 9 7 10 3 11 M14 × 1.5 TCJ09556 TDJ09556 22 100 40 11 9 12 3 12.5 M14 × 1.25 TCJ09566 TDJ09566 22 100 40 11 9 12 3 12.8 M14 × 1.0 TCJ09576 TDJ09576 22 100 40 11 9 12 3 13 M16 × 1.5 TCJ09616 TDJ09616 22 100 40 12 9 12 3 14.5 M16 × 1 TCJ09626 TDJ09626 18 100 40 12 9 12 3 15 M18 × 1.5 TCJ09676 TDJ09676 25 110 44 14 11 14 4 16.5 M18 × 1 TCJ09686 TDJ09686 20 110 44 14 11 14 4 17 M20 × 1.5 TCJ09726 TDJ09726 25 125 50 16 12 15 4 18.5 M20 × 1 TCJ09736 TDJ09736 20 125 50 16 12 15 4 19 M22 × 1.5 TCJ09766 TDJ09766 25 125 50 18 14.5 17 4 20.5 M22 × 1 TCJ09776 TDJ09776 20 125 50 18 14.5 17 4 21 * По дополнительному запросу доступны метчики с покрытием TiCN или TiAlN и с воронением. ▶ ДАЛЕЕ Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 488
