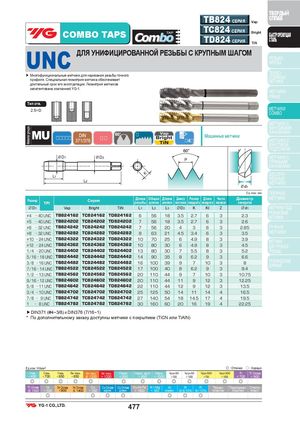

ТВЕРДЫЙ TB824 СЕРИЯ Vap СПЛАВ COMBO TAPS TC824 СЕРИЯ BrightTD824 СЕРИЯTiNБЫСТРОРЕЖУЩАЯСТАЛЬ UNC ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ РЕЗЬБО-ФРЕЗЫ ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ запатентована компанией YG-1. МЕТЧИКИ PRIME Тип отв. 2.5×D МЕТЧИКИCOMBO МЕТЧИКИ С ВИНТОВЫМИ Vap КАНАВКАМИМашинные метчики 4 МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина Число Диаметр МЕТЧИКИрезьбыдлинашейкихвостовикаквадратаквадратаканавоксверла ØD1 Vap Bright TiN L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД #4 40 UNC TB824162 TC824162 TD824162 6 56 18 3.5 2.7 6 3 2.3 РЕЗЬБОВЫЕВСТАВКИ #5 40 UNC TB824202 TC824202 TD824202 7 56 18 3.5 2.7 6 3 2.6 #6 32 UNC TB824242 TC824242 TD824242 7 56 20 4 3 6 3 2.85 РУЧНЫЕ #8 32 UNC TB824282 TC824282 TD824282 8 63 21 4.5 3.4 6 3 3.5 МЕТЧИКИ #10 24 UNC TB824322 TC824322 TD824322 10 70 25 6 4.9 8 3 3.9 МЕТЧИКИ #12 24 UNC TB824362 TC824362 TD824362 10 80 30 6 4.9 8 3 4.5 ДЛЯ ТРУБНОЙ 1/4 20 UNC TB824402 TC824402 TD824402 13 80 30 7 5.5 8 3 5.2 РЕЗЬБЫ 5/16 18 UNC TB824442 TC824442 TD824442 14 90 35 8 6.2 9 3 6.6 3/8 16 UNC TB824482 TC824482 TD824482 16 100 39 9 7 10 3 8 ТЕХНИЧЕСКИЕДАННЫЕ 7/16 14 UNC TB824522 TC824522 TD824522 17 100 40 8 6.2 9 3 9.4 1/2 13 UNC TB824562 TC824562 TD824562 20 110 44 9 7 10 3 10.75 9/16 12 UNC TB824602 TC824602 TD824602 20 110 44 11 9 12 3 12.25 5/8 11 UNC TB824642 TC824642 TD824642 22 110 44 12 9 12 3 13.5 3/4 10 UNC TB824702 TC824702 TD824702 25 125 50 14 11 14 4 16.5 7/8 9 UNC TB824742 TC824742 TD824742 27 140 54 18 14.5 17 4 19.5 1 8 UNC TB824782 TC824782 TD824782 30 160 60 20 16 19 4 22.25 ▶DIN371 (#4~3/8) и DIN376 (7/16~1) * По дополнительному заказу доступны метчики с покрытием (TiCN или TiAlN) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 477
