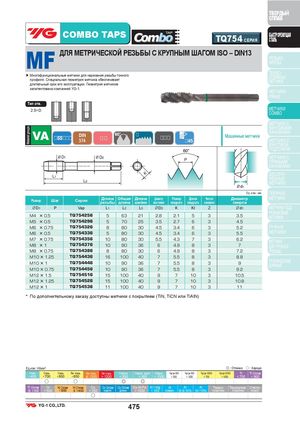

ТВЕРДЫЙ СПЛАВ COMBO TAPS TQ754 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ MF ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 РЕЗЬБО-ФРЕЗЫ ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ запатентована компанией YG-1. МЕТЧИКИ PRIME Тип отв. 2.5×D МЕТЧИКИCOMBO МЕТЧИКИ С ВИНТОВЫМИ SS DIN374 КАНАВКАМИМашинные метчики45МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 P Vap L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД M4 × 0.5 TQ754256 5 63 21 2.8 2.1 5 3 3.5 РЕЗЬБОВЫЕВСТАВКИ M5 × 0.5 TQ754296 5 70 25 3.5 2.7 6 3 4.5 M6 × 0.75 TQ754326 8 80 30 4.5 3.4 6 3 5.2 РУЧНЫЕ M6 × 0.5 TQ754336 5 80 30 4.5 3.4 6 3 5.5 МЕТЧИКИ M7 × 0.75 TQ754356 10 80 30 5.5 4.3 7 3 6.2 МЕТЧИКИ M8 ×1 TQ754376 10 90 36 6 4.9 8 3 7 ДЛЯ ТРУБНОЙ M8 × 0.75 TQ754386 8 80 30 6 4.9 8 3 7.2 РЕЗЬБЫ M10 × 1.25 TQ754436 16 100 40 7 5.5 8 3 8.8 M10 × 1 TQ754446 10 90 36 7 5.5 8 3 9 ТЕХНИЧЕСКИЕДАННЫЕ M10 × 0.75 TQ754456 10 90 36 7 5.5 8 3 9.2 M12 × 1.5 TQ754516 15 100 40 9 7 10 3 10.5 M12 × 1.25 TQ754526 15 100 40 9 7 10 3 10.8 M12 × 1 TQ754536 11 100 40 9 7 10 3 11 * По дополнительному заказу доступны метчики с покрытием (TiN, TiCN или TiAlN) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ○ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ 475
