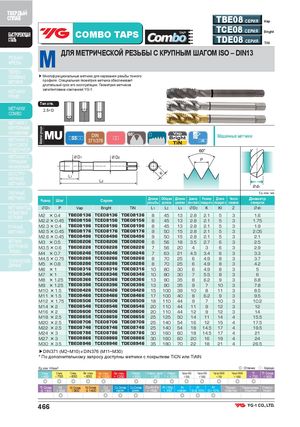

Общий каталог YG-1 2018 - страница 466

ТВЕРДЫЙ СПЛАВ TBE08 СЕРИЯ Vap БЫСТРОРЕЖУЩАЯСТАЛЬ COMBO TAPS TCE08 СЕРИЯ BrightTDE08 СЕРИЯTiN РЕЗЬБО-ФРЕЗЫ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 ТВЕРДО- СПЛАВНЫЕ ▶ Многофункциональные метчики для нарезания резьбы точного МЕТЧИКИ профиля. Специальная геометрия метчика обеспечивает длительный срок его эксплуатации. Геометрия метчиков МЕТЧИКИ запатентована компанией YG-1. PRIME Тип отв. МЕТЧИКИ 2.5×D COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИМЕТЧИКИ С SS Vap Машинные метчики4 ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина Число Диаметррезьбыдлинашейкихвостовика квадрата квадратаканавоксверла МЕТЧИКИ ПОД ØD1 P Vap Bright TiN L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕВСТАВКИ M2 × 0.4 TBE08136 TCE08136 TDE08136 8 45 13 2.8 2.1 5M2.2 × 0.45TBE08156TCE08156TDE08156845132.82.15331.61.75 РУЧНЫЕ M2.3 × 0.4 TBE08196 TCE08196 TDE08196 8 45 13 2.8 2.1 5 3 1.9 МЕТЧИКИ M2.5 × 0.45 TBE08176 TCE08176 TDE08176 9 50 15 2.8 2.1 5 3 2.05 M2.6 × 0.45 TBE08496 TCE08496 TDE08496 9 50 15 2.8 2.1 5 3 2.1 МЕТЧИКИ M3 × 0.5 TBE08206 TCE08206 TDE08206 6 56 18 3.5 2.7 6 3 2.5 ДЛЯ ТРУБНОЙ M3.5 × 0.6 TBE08226 TCE08226 TDE08226 7 56 20 4 3 6 3 2.9 РЕЗЬБЫ M4 × 0.7 TBE08246 TCE08246 TDE08246 7 63 21 4.5 3.4 6 3 3.3 ТЕХНИЧЕСКИЕДАННЫЕM4.5 × 0.75 TBE08266 TCE08266 TDE08266M5× 0.8TBE08286TCE08286TDE082868870257025 66 4.94.9 88 33 3.74.2 M6 ×1 TBE08316 TCE08316 TDE08316 10 80 30 6 4.9 8 3 5 M7 ×1 TBE08346 TCE08346 TDE08346 10 80 30 7 5.5 8 3 6 M8 × 1.25 TBE08366 TCE08366 TDE08366 13 90 35 8 6.2 9 3 6.8 M9 × 1.25 TBE08396 TCE08396 TDE08396 13 90 35 9 7 10 3 7.8 M10 × 1.5 TBE08426 TCE08426 TDE08426 15 100 39 10 8 11 3 8.5 M11 × 1.5 TBE08466 TCE08466 TDE08466 17 100 40 8 6.2 9 3 9.5 M12 × 1.75 TBE08506 TCE08506 TDE08506 18 110 44 9 7 10 3 10.2 M14 ×2 TBE08546 TCE08546 TDE08546 20 110 44 11 9 12 3 12 M16 ×2 TBE08606 TCE08606 TDE08606 20 110 44 12 9 12 3 14 M18 × 2.5 TBE08656 TCE08656 TDE08656 25 125 50 14 11 14 4 15.5 M20 × 2.5 TBE08706 TCE08706 TDE08706 25 140 54 16 12 15 4 17.5 M22 × 2.5 TBE08746 TCE08746 TDE08746 25 140 54 18 14.5 17 4 19.5 M24 ×3 TBE08786 TCE08786 TDE08786 30 160 60 18 14.5 17 4 21 M27 ×3 TBE08866 TCE08866 TDE08866 30 160 60 20 16 19 4 24 M30 × 3.5 TBE08946 TCE08946 TDE08946 35 180 70 22 18 21 4 26.5 ▶DIN371 (M2~M10) и DIN376 (M11~M30) * По дополнительному запросу доступны метчики с покрытием TiCN или TiAlN Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 466
