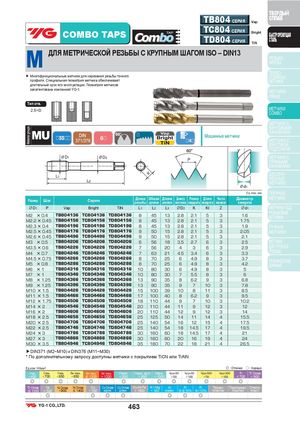

Общий каталог YG-1 2018 - страница 463

ТВЕРДЫЙ TB804 СЕРИЯ Vap СПЛАВ COMBO TAPS TC804 СЕРИЯ BrightTD804 СЕРИЯTiNБЫСТРОРЕЖУЩАЯСТАЛЬ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 РЕЗЬБО-ФРЕЗЫ ТВЕРДО- ▶ Многофункциональные метчики для нарезания резьбы точного СПЛАВНЫЕ профиля. Специальная геометрия метчика обеспечивает МЕТЧИКИ длительный срок его эксплуатации. Геометрия метчиков запатентована компанией YG-1. МЕТЧИКИ PRIME Тип отв. 2.5×D МЕТЧИКИCOMBO МЕТЧИКИ С ВИНТОВЫМИ SS 6 Vap КАНАВКАМИМашинные метчики4МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина Число Диаметр МЕТЧИКИрезьбыдлинашейкихвостовикаквадратаквадратаканавоксверла ØD1 P Vap Bright TiN L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД M2 × 0.4 TB804136 TC804136 TD804136 8 45 13 2.8 2.1 5 3 1.6M2.2 × 0.45TB804156TC804156TD804156845132.82.1531.75РЕЗЬБОВЫЕВСТАВКИ M2.3 × 0.4 TB804196 TC804196 TD804196 8 45 13 2.8 2.1 5 3 1.9 РУЧНЫЕ M2.5 × 0.45 TB804176 TC804176 TD804176 9 50 15 2.8 2.1 5 3 2.05 МЕТЧИКИ M2.6 × 0.45 TB804496 TC804496 TD804496 9 50 15 2.8 2.1 5 3 2.1 M3 × 0.5 TB804206 TC804206 TD804206 6 56 18 3.5 2.7 6 3 2.5 МЕТЧИКИ M3.5 × 0.6 TB804226 TC804226 TD804226 7 56 20 4 3 6 3 2.9 ДЛЯ ТРУБНОЙ M4 × 0.7 TB804246 TC804246 TD804246 7 63 21 4.5 3.4 6 3 3.3 РЕЗЬБЫ M4.5 × 0.75 TB804266 TC804266 TD804266 8 70 25 6 4.9 8 3 3.7M5× 0.8TB804286TC804286TD8042868702564.9834.2ТЕХНИЧЕСКИЕДАННЫЕ M6 ×1 TB804316 TC804316 TD804316 10 80 30 6 4.9 8 3 5 M7 ×1 TB804346 TC804346 TD804346 10 80 30 7 5.5 8 3 6 M8 × 1.25 TB804366 TC804366 TD804366 13 90 35 8 6.2 9 3 6.8 M9 × 1.25 TB804396 TC804396 TD804396 13 90 35 9 7 10 3 7.8 M10 × 1.5 TB804426 TC804426 TD804426 15 100 39 10 8 11 3 8.5 M11 × 1.5 TB804466 TC804466 TD804466 17 100 40 8 6.2 9 3 9.5 M12 × 1.75 TB804506 TC804506 TD804506 18 110 44 9 7 10 3 10.2 M14 ×2 TB804546 TC804546 TD804546 20 110 44 11 9 12 3 12 M16 ×2 TB804606 TC804606 TD804606 20 110 44 12 9 12 3 14 M18 × 2.5 TB804656 TC804656 TD804656 25 125 50 14 11 14 4 15.5 M20 × 2.5 TB804706 TC804706 TD804706 25 140 54 16 12 15 4 17.5 M22 × 2.5 TB804746 TC804746 TD804746 25 140 54 18 14.5 17 4 19.5 M24 ×3 TB804786 TC804786 TD804786 30 160 60 18 14.5 17 4 21 M27 ×3 TB804866 TC804866 TD804866 30 160 60 20 16 19 4 24 M30 × 3.5 TB804946 TC804946 TD804946 35 180 70 22 18 21 4 26.5 ▶DIN371 (M2~M10) и DIN376 (M11~M30) * По дополнительному запросу доступны метчики с покрытием TiCN или TiAlN Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 463
