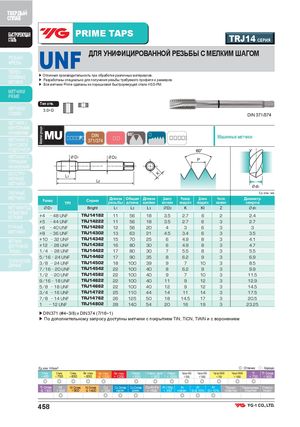

Общий каталог YG-1 2018 - страница 458

ТВЕРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯ PRIME TAPSСТАЛЬ TRJ14 СЕРИЯ РЕЗЬБО-ФРЕЗЫ UNF ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Отличная производительность при обработке различных материалов.▶ Разработаны специально для получения резьбы требуемого профиля и размеров.▶ Все метчики Prime сделаны из порошковой быстрорежущей стали HSS-PM. МЕТЧИКИ PRIME Тип отв. МЕТЧИКИ 3.0×D COMBO DIN 371/374 МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ МЕТЧИКИ С P Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 Bright L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕВСТАВКИ #4 48 UNF TRJ14182 11 56 18 3.5 2.7 6 2 2.4 #5 44 UNF TRJ14222 11 56 18 3.5 2.7 6 3 2.7 РУЧНЫЕ #6 40 UNF TRJ14262 12 56 20 4 3 6 3 3 МЕТЧИКИ #8 36 UNF TRJ14302 13 63 21 4.5 3.4 6 3 3.5 МЕТЧИКИ #10 32 UNF TRJ14342 15 70 25 6 4.9 8 3 4.1 ДЛЯ ТРУБНОЙ #12 28 UNF TRJ14382 16 80 30 6 4.9 8 3 4.7 РЕЗЬБЫ 1/4 28 UNF TRJ14422 17 80 30 7 5.5 8 3 5.5 5/16 24 UNF TRJ14462 17 90 35 8 6.2 9 3 6.9 ТЕХНИЧЕСКИЕДАННЫЕ3/8 24 UNF TRJ14502 18 100 39 9 7 10 3 8.5 7/16 20 UNF TRJ14542 22 100 40 8 6.2 9 3 9.9 1/2 20 UNF TRJ14582 22 100 40 9 7 10 3 11.5 9/16 18 UNF TRJ14622 22 100 40 11 9 12 3 12.9 5/8 18 UNF TRJ14662 22 100 40 12 9 12 3 14.5 3/4 16 UNF TRJ14722 25 110 44 14 11 14 3 17.5 7/8 14 UNF TRJ14762 26 125 50 18 14.5 17 3 20.5 1 12 UNF TRJ14802 28 140 54 20 16 19 3 23.25 ▶DIN371 (#4~3/8) и DIN374 (7/16~1) ▶ По дополнительному запросу доступны метчики с покрытием TiN, TiCN, TiAlN и с воронением Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 458
