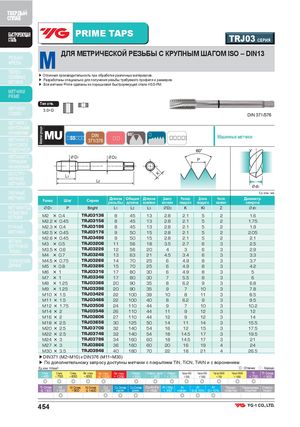

Общий каталог YG-1 2018 - страница 454

ТВЕРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯ PRIME TAPSСТАЛЬ TRJ03 СЕРИЯ РЕЗЬБО-ФРЕЗЫ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Отличная производительность при обработке различных материалов.▶ Разработаны специально для получения резьбы требуемого профиля и размеров.▶ Все метчики Prime сделаны из порошковой быстрорежущей стали HSS-PM. МЕТЧИКИ PRIME Тип отв. МЕТЧИКИ 3.0×D COMBO DIN 371/376 МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ МЕТЧИКИ С SS Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 P Bright L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕВСТАВКИ M2 × 0.4 TRJ03136 8 45 13 2.8 2.1 5 2 1.6 M2.2 × 0.45 TRJ03156 8 45 13 2.8 2.1 5 2 1.75 РУЧНЫЕ M2.3 × 0.4 TRJ03196 8 45 13 2.8 2.1 5 2 1.9 МЕТЧИКИ M2.5 × 0.45 TRJ03176 9 50 15 2.8 2.1 5 2 2.05 МЕТЧИКИДЛЯ ТРУБНОЙРЕЗЬБЫM2.6 × 0.45 TRJ03496 9 50 15 2.8 2.1 5M3×0.5TRJ032061156183.52.76M3.5 ×0.6TRJ032261256204362332.12.52.9 M4 × 0.7 TRJ03246 13 63 21 4.5 3.4 6 3 3.3 ТЕХНИЧЕСКИЕ M4.5 × 0.75 TRJ03266 14 70 25 6 4.9 8 3 3.7 ДАННЫЕ M5 × 0.8 TRJ03286 15 70 25 6 4.9 8 3 4.2 M6 × 1 TRJ03316 17 80 30 6 4.9 8 3 5 M7 × 1 TRJ03346 17 80 30 7 5.5 8 3 6 M8 × 1.25 TRJ03366 20 90 35 8 6.2 9 3 6.8 M9 × 1.25 TRJ03396 20 90 35 9 7 10 3 7.8 M10 × 1.5 TRJ03426 22 100 39 10 8 11 3 8.5 M11 × 1.5 TRJ03466 22 100 40 8 6.2 9 3 9.5 M12 × 1.75 TRJ03506 24 110 44 9 7 10 3 10.2 M14 × 2 TRJ03546 26 110 44 11 9 12 3 12 M16 × 2 TRJ03606 27 110 44 12 9 12 3 14 M18 × 2.5 TRJ03656 30 125 50 14 11 14 3 15.5 M20 × 2.5 TRJ03706 32 140 54 16 12 15 3 17.5 M22 × 2.5 TRJ03746 32 140 54 18 14.5 17 3 19.5 M24 × 3 TRJ03786 34 160 60 18 14.5 17 3 21 M27 × 3 TRJ03866 36 160 60 20 16 19 4 24 M30 × 3.5 TRJ03946 40 180 70 22 18 21 4 26.5 ▶DIN371 (M2~M10) и DIN376 (M11~M30) ▶ По дополнительному запросу доступны метчики с покрытием TiN, TiCN, TiAlN и с воронением Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 454
