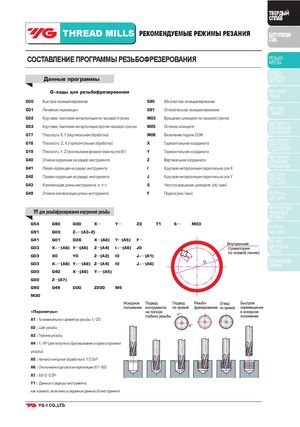

ТВЕРДЫЙ СПЛАВ THREAD MILLS РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ БЫСТРОРЕЖУЩАЯ СТАЛЬ СОСТАВЛЕНИЕ ПРОГРАММЫ РЕЗЬБОФРЕЗЕРОВАНИЯ РЕЗЬБО-ФРЕЗЫ ТВЕРДО- Данные программы СПЛАВНЫЕМЕТЧИКИ G коды для резьбофрезерования МЕТЧИКИ PRIME G00 Быстрое позиционирование G90 Абсолютное позиционирование G01 Линейное перемещен G91 Относительное позиционирование МЕТЧИКИ COMBO G02 Круговая/винтовая интерполяция по часовой стрелке M03 Вращение шпинделя по часовой стрелке G03 Круговая/винтовая интерполяция против часовой стрелки M05 Останов шпинделя МЕТЧИКИ СВИНТОВЫМИ G17 Плоскость X, Y (вертикальная обработка) M08 Включение подачи СОЖ КАНАВКАМИ G18 Плоскость Z, X (горизонтальная обработка) X Горизонтальная координата МЕТЧИКИ СВИНТОВОЙ G19 Плоскость Y, Z (при использовании фрезерной головки под углом 90°) Y Горизонтальная координата ПОДТОЧКОЙ G40 Отмена коррекции на радиус инструмента Z Вертикальная координата МЕТЧИКИ СПРЯМЫМИ G41 Левая коррекция на радиус инструмента I Круговая интерполяция параллельно оси Х КАНАВКАМИ G42 Правая коррекция на радиус инструмента J Круговая интерполяция параллельно оси Y БЕССТРУ-ЖЕЧНЫЕ G43 Компенсация длины инструмента в «+» S Частота вращения шпинделя (об/мин) МЕТЧИКИ G49 Отмена компенсации длины инструмента F Подача (мм/мин) ГАЕЧНЫЕ МЕТЧИКИ МЕТЧИКИ ПОД УП для резьбофрезерования внутренней резьбы РЕЗЬБОВЫЕ ВСТАВКИ G54 G90 G00 X⋯ Y⋯ Z2 T1 S⋯ M03 РУЧНЫЕ G91 G00 Z ⋯(A3+2) МЕТЧИКИ G41 G01 D26 X⋯(A6) Y⋯(A5) F⋯ МЕТЧИКИ G03 X ⋯(A6) Y⋯(A6) Z⋯(A4) I ⋯(A6) J0 ДЛЯ ТРУБНОЙ РЕЗЬБЫ G03 X0 Y0 Z⋯(A2) I0 J ⋯(A1) G03 X ⋯(A6) Y ⋯(A6) Z⋯(A4) I0 J ⋯(A6) ТЕХНИЧЕСКИЕДАННЫЕ G00 G40 X⋯(A6) Y ⋯(A5) G00 Z⋯(A7) G90 G49 G00 Z200 M5 M30 <Параметры> A1 : ½ номинального диаметра резьбы 1/2D A2 : Шаг резьбы A3 : Глубина резьбы A4 : 1/4Р (для попутного фрезерования и правосторонней резьбы) A5 : Начало контурной обработки в Y 0.5xP A6 : Отключение круговой интерполяции (А1 А5) A7 : A3+2 0.5P T1 : Данные о радиусе инструмента, как правило, включены в заданные данные об инструменте
