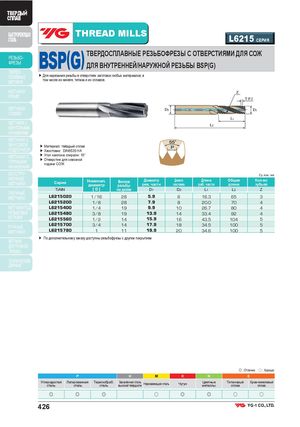

ТВЕРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯ THREAD MILLSСТАЛЬ L6215 СЕРИЯ РЕЗЬБО-ФРЕЗЫ BSP(G) ТВЕРДОСПЛАВНЫЕ РЕЗЬБОФРЕЗЫ С ОТВЕРСТИЯМИ ДЛЯ ВНУТРЕННЕЙ/НАРУЖНОЙ РЕЗЬБЫ BSP(G) ДЛЯ СОЖ ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Для нарезания резьбы в отверстиях заготовок любых материалов, втом числе из никеля, титана и их сплавов. МЕТЧИКИ PRIME МЕТЧИКИ COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ МЕТЧИКИ С ВИНТОВОЙ ▶ Материал: твёрдый сплав ПОДТОЧКОЙ ▶ Хвостовик: DIN6535 HA МЕТЧИКИ СПРЯМЫМИКАНАВКАМИ▶ Угол наклона спирали: 15°▶ Отверстие для сквознойподачи СОЖ БЕССТРУ- Ед. изм.: мм ЖЕЧНЫЕМЕТЧИКИ Серия Номинал.диаметр Витковрезьбы Диаметрреж. части ДиаметрхвостовикаДлинараб. части Общаядлина Кол-возубьев TiAlN [D] на дюйм D1 D2 L1 L2 Z ГАЕЧНЫЕ МЕТЧИКИ L6215020 1/16 28 5.9 6 16.3 65 3 L6215200 1/8 28 7.9 8 20.0 70 4 МЕТЧИКИ ПОД L6215400 1/4 19 9.9 10 26.7 80 4 РЕЗЬБОВЫЕ L6215480 3/8 19 13.9 14 33.4 92 4 ВСТАВКИ L6215560 1/2 14 15.9 16 43.5 104 5 РУЧНЫЕ L6215700 3/4 14 17.9 18 34.5 100 5 МЕТЧИКИ L6215780 1 11 19.9 20 34.6 100 5 ▶ По дополнительному заказу доступны резьбофрезы с другим покрытием МЕТЧИКИ ДЛЯ ТРУБНОЙ РЕЗЬБЫ ТЕХНИЧЕСКИЕ ДАННЫЕ ◎ : Отлично ◯ : Хорошо P H M K N S УглеродистаястальЛегированнаястальТермообраб.стальЗакалённая стальвысокой твёрдостиНержавеющая стальЧугунЦветные Титановый Хром-никелевыйметаллысплавсплав ◎ ◎ ◎ ○ ◎ ◎ ○ ○ 426
