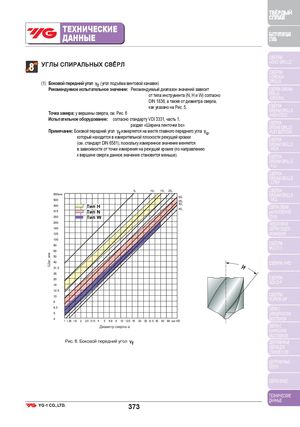

ТВЁРДЫЙ СПЛАВ ТЕХНИЧЕСКИЕДАННЫЕ БЫСТРОРЕЖУЩАЯСТАЛЬ СВЁРЛА 8 УГЛЫ СПИРАЛЬНЫХ СВЁРЛ i-ONE DRILLSСВЁРЛА i-DREAM (1) Боковой передний угол γf (угол подъёма винтовой канавки) DRILLS Рекомендуемое испытательное значение: Рекомендуемый диапазон значений зависит СВЁРЛА DREAM от типа инструмента (N, H и W) согласноDIN 1836, а также от диаметра сверла,DRILLS-GENERAL как указано на Рис. 5.Точка замера: у вершины сверла, см. Рис. 6 СВЁРЛАDREAM DRILLS-HIGH FEED Испытательное оборудование: согласно стандарту VDI 3331, часть 1, раздел «Ширина ленточки bα» СВЁРЛАDREAM DRILLS Примечание: Боковой передний угол γf измеряется на месте главного переднего угла γо, -FLAT BOTTOM который находится в измерительной плоскости режущей кромки(см. стандарт DIN 6581), поскольку измеренное значение меняетсяСВЁРЛАDREAM DRILLS в зависимости от точки измерения на режущей кромке (по направлению - INOX к вершине сверла данное значение становится меньше). СВЁРЛА DREAM DRILLS - ALU СВЁРЛА DREAM DRILLS - CFRP 5。 10。 15。 20。 СВЁРЛА 630мм500 30。35。 DREAM DRILLS- MQL 400 40。45。 СВЁРЛА DREAM 315 для ЗАКАЛЁННОЙ 250 СТАЛИ 200 ТВЕРДОСПЛАВНЫЕ 160 СВЁРЛА ОБЩЕГО 125 НАЗНАЧЕНИЯ 100 80 СВЁРЛАMULTI-1 63 50 40 γ СВЁРЛА HPD 31.5 f 25 20 СВЁРЛА GOLD-P 16 12.5 10 СВЁРЛА SUPER-GP 8 6.3 СВЁРЛА С 5 ЦИЛИНДРИЧЕСКИМ 4 1 1.25 1.6 2 2.5 3.15 4 5 6.9 8 10 12.5 16 20 25 31.5 40 50 69 мм 100 ХВОСТОВИКОМ Диаметр сверла d СВЁРЛА С КОНИЧЕСКИМ ХВОСТОВИКОМ Рис. 6. Боковой передний угол γf ЦЕНТРОВОЧНЫЕ СВЁРЛА ДЛЯ СТАНКОВ С ЧПУ ЦЕНТРОВОЧНЫЕ СВЁРЛА СВЁРЛА SPADE ТЕХНИЧЕСКИЕ ДАННЫЕ 373 Шаг, мм
