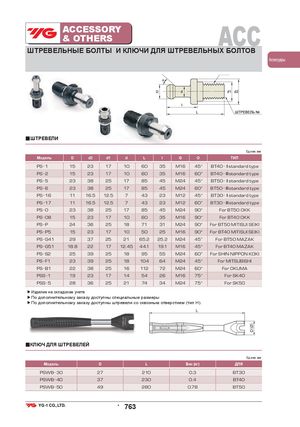

Общий каталог YG-1 2018 - страница 1763

ACCESSORY& OTHERS ACC ШТРЕВЕЛЬНЫЕ БОЛТЫ И КЛЮЧИ ДЛЯ ШТРЕВЕЛЬНЫХ БОЛТОВ Аксессуары ■ШТРЕВЕЛИ Ед.изм.:мм Модель D d2 d1 d L l G O ТИП PS 1 15 23 17 10 60 35 M16 45˚ BT40 Ⅰstandard type PS 2 15 23 17 10 60 35 M16 60˚ BT40 Ⅱstandard type PS 5 23 38 25 17 85 45 M24 45˚ BT50 Ⅰstandard type PS 6 23 38 25 17 85 45 M24 60˚ BT50 Ⅱstandard type PS 16 11 16.5 12.5 7 43 23 M12 45˚ BT30 Ⅰstandard type PS 17 11 16.5 12.5 7 43 23 M12 60˚ BT30 Ⅱstandard type PS 0 23 38 25 17 85 45 M24 90˚ For BT50 OKK PS 08 15 23 17 10 60 35 M16 90˚ For BT40 OKK PS P 24 36 25 18 71 31 M24 90˚ For BT50 MITISUI SEIKI PS P5 15 23 17 10 50 25 M16 90˚ For BT40 MITISUI SEIKI PS G41 29 37 25 21 65.2 25.2 M24 45˚ For BT50 MAZAK PS G51 18.8 22 17 12.45 44.1 19.1 M16 45˚ For BT40 MAZAK PS S2 25 39 25 18 95 55 M24 60˚ For SHIN NIPPON KOKI PS F1 23 39 25 18 104 64 M24 45˚ For MITSUBISHI PS B1 22 38 25 16 112 72 M24 60˚ For OKUMA PSS 1 19 23 17 14 54 26 M16 75˚ For SK40 PSS 5 28 36 25 21 74 34 M24 75˚ For SK50 ▶Изделие на складском учете ▶По дополнительному заказу доступны специальные размеры ▶По дополнительному заказу доступны штревели со сквозным отверстием (тип Н). L ■КЛЮЧ ДЛЯ ШТРЕВЕЛЕЙ Ед.изм.:мм Модель D L Вес (кг) ДЛЯ PSWB 30 27 210 0.3 BT30 PSWB 40 37 230 0.4 BT40 PSWB 50 49 280 0.78 BT50 • 763 D+Ø,
