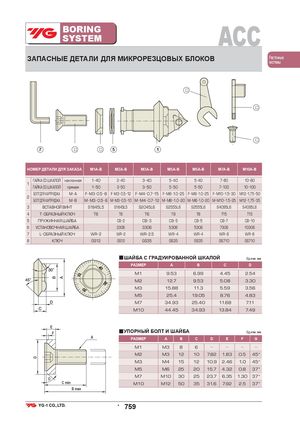

Общий каталог YG-1 2018 - страница 1759

BORINGSYSTEM ACC ЗАПАСНЫЕ ДЕТАЛИ ДЛЯ МИКРОРЕЗЦОВЫХ БЛОКОВ Расточныесистемы 7 5 1 НОМЕР ДЕТАЛИ ДЛЯ ЗАКАЗА M1A-B M2A-B M3A-B M5A-B M5A-B M7A-B M10A-B ГАЙКА СО ШКАЛОЙ наклонная 1 40 2 40 3 40 5 40 5 40 7 80 10 80 1 ГАЙКА СО ШКАЛОЙ прямая 1 50 2 50 3 50 5 50 5 50 7 100 10 100 БОЛТ ДЛЯ КАРТРИДЖА M A F M3 0.5 8 F M3 0.5 12 F M4 0.7 15 F M6 1.0 25 F M6 1.0 25 F M10 1.5 30 M12 1,75 50 2 БОЛТ ДЛЯ КАРТРИДЖА MB M M3 0.5 6 M M3 0.5 10 M M4 0.7 12 M M6 1.0 20 M M6 1.0 20 M M10 1.5 25 M12 1,75 35 3 ВСТАВНОЙ ВИНТ S1845L5 S1845L5 S2045L6 S2555L6 S2555L6 S4095L6 S4095L6 4 Т ОБРАЗНЫЙ КЛЮЧ T6 T6 T6 T8 T8 T15 T15 5 ПРУЖИННАЯ ШАЙБА CB 2 CB 3 CB 5 CB 5 CB 7 CB 10 6 УСТАНОВОЧНАЯ ШАЙБА 2306 3306 5306 5306 7306 10306 7 L ОБРАЗНЫЙ КЛЮЧ WR 2 WR 2 WR 2.5 WR 4 WR 4 WR 6 WR 8 8 КЛЮЧ GS12 GS12 GS35 GS35 GS35 GS710 GS710 ■ШАЙБА С ГРАДУИРОВАННОЙ ШКАЛОЙ Ед.изм.:мм РАЗМЕР A B C D M1 9.53 6.99 4.45 2.54 M2 12.7 9.53 5.08 3.30 M3 15.88 11.3 5.59 3.56 M5 25.4 19.05 8.76 4.83 M7 34.93 25.40 11.68 7.11 M10 44.45 34.93 13.84 7.49 E F ■УПОРНЫЙ БОЛТ И ШАЙБА Ед.изм.:мм A РАЗМЕР A B C D E F G M1 M3 8 6 M2 M3 12 10 7.82 1.83 0.5 45˚ M3 M4 15 12 10.9 2.46 1.0 45˚ M5 M6 25 20 15.7 4.32 0.8 37˚ G M7 M10 30 25 23.7 6.35 1.30 37˚ C min M10 M12 50 35 31.6 7.92 2.5 37˚ B max • 759 D
