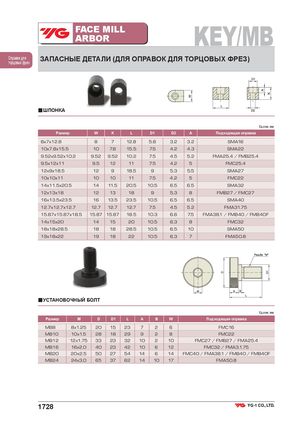

Общий каталог YG-1 2018 - страница 1728

FACE MILLARBOR KEY/MB Оправки дляторцовых фрезЗАПАСНЫЕ ДЕТАЛИ (ДЛЯ ОПРАВОК ДЛЯ ТОРЦОВЫХ ФРЕЗ) ■ШПОНКА Ед.изм.:мм Размер W K L D1 D2 A Подходящая оправка 8х7х12.8 8 7 12.8 5.8 3.2 3.2 SMA16 10х7.8х15.5 10 7.8 15.5 7.5 4.2 4.3 SMA22 9.52х9.52х10.2 9.52 9.52 10.2 7.5 4.5 5.2 FMA25.4 / FMB25.4 9.5х12х11 9.5 12 11 7.5 4.2 5 FMC25.4 12х9х18.5 12 9 18.5 9 5.3 5.5 SMA27 10х10х11 10 10 11 7.5 4.2 5 FMC22 14х11.5х20.5 14 11.5 20.5 10.5 6.5 6.5 SMA32 12х13х18 12 13 18 9 5.3 8 FMB27 / FMC27 16х13.5х23.5 16 13.5 23.5 10.5 6.5 6.5 SMA40 12.7х12.7х12.7 12.7 12.7 12.7 7.5 4.5 5.2 FMA31.75 15.87х15.87х18.5 15.87 15.87 18.5 10.3 6.6 7.5 FMA38.1 / FMB40 / FMB40F 14х15х20 14 15 20 10.5 6.3 8 FMC32 18х18х28.5 18 18 28.5 10.5 6.5 10 SMA50 19х18х22 19 18 22 10.5 6.3 7 FMA50.8 ■УСТАНОВОЧНЫЙ БОЛТ Ед.изм.:мм Размер M D D1 L A B W Подходящая оправка MB8 8х1.25 20 15 23 7 2 6 FMC16 MB10 10х1.5 28 18 29 9 2 8 FMC22 MB12 12х1.75 33 23 32 10 2 10 FMC27 / FMB27 / FMA25.4 MB16 16х2.0 40 23 42 10 6 12 FMC32 / FMA3.1.75 MB20 20х2.5 50 27 54 14 6 14 FMC40 / FMA38.1 / FMB40 / FMB40F MB24 24х3.0 65 37 62 14 10 17 FMA50.8 1728
