Общий каталог YG-1 2018 - страница 1688

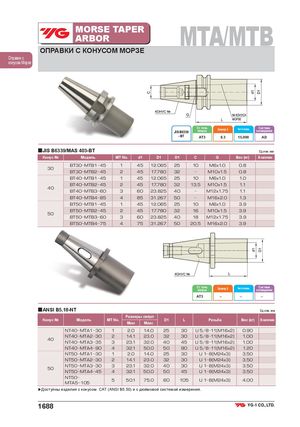

MORSE TAPERARBOR MTA/MTB ОПРАВКИ С КОНУСОМ МОРЗЕ Оправки с конусом Морзе Ст. точн.JIS B6339конусаБалансир. G Частота вращ. Системаохлаждения - BT AT3 6.3 15,000 AD ■JIS B6339/MAS 403-BT Ед.изм.:мм Конус № Модель MT No. d1 D1 D1 C G Вес (кг) В наличии BT30 MTB1 45 1 45 12.065 25 10 M6х1.0 0.8 30 BT30 MTB2 45 2 45 17.780 32 M10х1.5 0.8 BT40 MTB1 45 1 45 12.065 25 10 M6х1.0 1.0 BT40 MTB2 45 2 45 17.780 32 13.5 M10х1.5 1.1 40 BT40 MTB3 60 3 60 23.825 40 M12х1.75 1.1 BT40 MTB4 85 4 85 31.267 50 M16х2.0 1.3 BT50 MTB1 45 1 45 12.065 25 10 M6х1.0 3.9 BT50 MTB2 45 2 45 17.780 32 16 M10х1.5 3.9 50 BT50 MTB3 60 3 60 23.825 40 18 M12х1.75 3.9 BT50 MTB4 75 4 75 31.267 50 20.5 M16х2.0 3.9 Ст. точн.конусаБалансир. G Частота вращ. Системаохлаждения AT3 – – – ■ANSI B5.18-NT Ед.изм.:мм Размеры свёрл Конус № Модель MT No. D1 L Резьба Вес (кг) В наличии Мин Макс NT40 MTA1 30 1 2.0 14.0 25 30 U 5/8 11(M16х2) 0.90 NT40 MTA2 30 2 14.1 23.0 32 30 U 5/8 11(M16х2) 1.00 40 NT40 MTA3 35 3 23.1 32.0 40 45 U 5/8 11(M16х2) 1.00 NT40 MTA4 90 4 32.1 50.0 50 90 U 5/8 11(M16х2) 1.20 NT50 MTA1 30 1 2.0 14.0 25 30 U1 8(M24х3) 3.50 NT50 MTA2 30 2 14.1 23.0 32 30 U1 8(M24х3) 3.50 50 NT50 MTA3 30 3 23.1 32.0 40 30 U1 8(M24х3) 3.50 NT50 MTA4 45 4 32.1 50.0 50 45 U1 8(M24х3) 3.50 NT50MTA5105 5 50.1 75.0 60 105 U1 8(M24х3) 4.00 ▶Доступны изделия с конусом САТ (ANSI B5.50) и с дюймовой системой измерения. 1688
