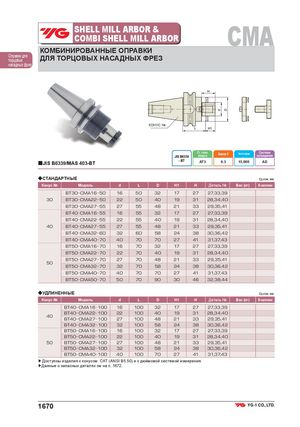

Общий каталог YG-1 2018 - страница 1670

SHELL MILL ARBOR &COMBI SHELL MILL ARBOR CMA КОМБИНИРОВАННЫЕ ОПРАВКИ Оправки дляторцовыхДЛЯ ТОРЦОВЫХ НАСАДНЫХ ФРЕЗ насадных фрез КОНУС № Ст. точн.JIS B6339конусаБалансир. G Частота вращ. Системаохлаждения ■JIS B6339/MAS 403-BT - BT AT3 6.3 15,000 AD ◆СТАНДАРТНЫЕ Ед.изм.:мм Конус № Модель d L D H1 H Деталь № Вес (кг) В наличии BT30 CMA16 50 16 50 32 17 27 27,33,39 30 BT30 CMA22 50 22 50 40 19 31 28,34,40 BT30 CMA27 55 27 55 48 21 33 29,35,41 BT40 CMA16 55 16 55 32 17 27 27,33,39 BT40 CMA22 55 22 55 40 19 31 28,34,40 40 BT40 CMA27 55 27 55 48 21 33 29,35,41 BT40 CMA32 60 32 60 58 24 38 30,36,42 BT40 CMA40 70 40 70 70 27 41 31,37,43 BT50 CMA16 70 16 70 32 17 27 27,33,39 BT50 CMA22 70 22 70 40 19 31 28,34,40 BT50 CMA27 70 27 70 48 21 33 29,35,41 50 BT50 CMA32 70 32 70 58 24 38 30,36,42 BT50 CMA40 70 40 70 70 27 41 31,37,43 BT50 CMA50 70 50 70 90 30 46 32,38,44 ◆УДЛИНЕННЫЕ Ед.изм.:мм Конус № Модель d L D H1 H Деталь № Вес (кг) В наличии BT40 CMA16 100 16 100 32 17 27 27,33,39 BT40 CMA22 100 22 100 40 19 31 28,34,40 40 BT40 CMA27 100 27 100 48 21 33 29,35,41 BT40 CMA32 100 32 100 58 24 38 30,36,42 BT50 CMA16 100 16 100 32 17 27 27,33,39 BT50 CMA22 100 22 100 40 19 31 28,34,40 50 BT50 CMA27 100 27 100 48 21 33 29,35,41 BT50 CMA32 100 32 100 58 24 38 30,36,42 BT50 CMA40 100 40 100 70 27 41 31,37,43 ▶Доступны изделия с конусом САТ (ANSI B5.50) и с дюймовой системой измерения. ▶Данные о запасных деталях см на с. 1672. 1670
