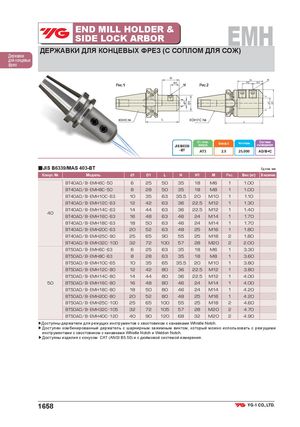

Общий каталог YG-1 2018 - страница 1658

d1 D1 END MILL HOLDER &SIDE LOCK ARBOR EMH ДЕРЖАВКИ ДЛЯ КОНЦЕВЫХ ФРЕЗ (С СОПЛОМ ДЛЯ СОЖ) Державки для концевых фрез H H H2 H1 Рис.1 Рис.2 КОНTAУPСER№No. L Ст. точн.JIS B6339конусаБалансир. G Частота вращ. Системаохлаждения - BT AT3 2.5 25,000 AD/B+C ■JIS B6339/MAS 403-BT Ед.изм.:мм Конус № Модель d1 D1 L H H1 M Рис. Вес (кг) В наличии BT40AD/B EMH6C 50 6 25 50 35 18 M6 1 1.00 BT40AD/B EMH8C 50 8 28 50 35 18 M8 1 1.00 BT40AD/B EMH10C 63 10 35 63 35.5 20 M10 1 1.10 BT40AD/B EMH12C 63 12 42 63 36 22.5 M12 1 1.30 BT40AD/B EMH14C 63 14 44 63 36 22.5 M12 1 1.40 40 BT40AD/B EMH16C 63 16 48 63 46 24 M14 1 1.70 BT40AD/B EMH18C 63 18 50 63 46 24 M14 1 1.70 BT40AD/B EMH20C 63 20 52 63 48 25 M16 1 1.80 BT40AD/B EMH25C 90 25 65 90 55 25 M18 2 1.80 BT40AD/B EMH32C 100 32 72 100 57 28 M20 2 2.00 BT50AD/B EMH6C 63 6 25 63 35 18 M6 1 3.30 BT50AD/B EMH8C 63 8 28 63 35 18 M8 1 3.60 BT50AD/B EMH10C 65 10 35 65 35.5 20 M10 1 3.80 BT50AD/B EMH12C 80 12 42 80 36 22.5 M12 1 3.80 BT50AD/B EMH14C 80 14 44 80 36 22.5 M12 1 4.00 50 BT50AD/B EMH16C 80 16 48 80 46 24 M14 1 4.00 BT50AD/B EMH18C 80 18 50 80 46 24 M14 1 4.20 BT50AD/B EMH20C 80 20 52 80 48 25 M16 1 4.20 BT50AD/B EMH25C 100 25 65 100 55 25 M18 2 4.60 BT50AD/B EMH32C 105 32 72 105 57 28 M20 2 4.70 BT50AD/B EMH40C 120 40 90 120 68 32 M20 2 4.90 ▶Доступны держатели для режущих инструментов с хвостовиком с канавками Whistle Notch. ▶Доступен комбинированный держатель с шарнирным зажимным винтом, который можно использовать с режущими инструментами с хвостовиком с канавками Whistle Notch и Weldon Notch. ▶Доступны изделия с конусом САТ (ANSI B5.50) и с дюймовой системой измерения. 1658
