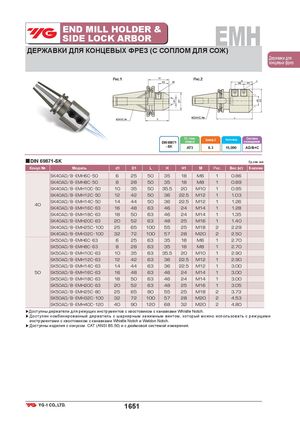

Общий каталог YG-1 2018 - страница 1651

END MILL HOLDER &SIDE LOCK ARBOR EMH ДЕРЖАВКИ ДЛЯ КОНЦЕВЫХ ФРЕЗ (С СОПЛОМ ДЛЯ СОЖ) Державки для концевых фрез Рис.1 Рис.2 Ст. точн.DIN 69871конусаБалансир. G Частота вращ. Системаохлаждения - SK AT3 6.3 15,000 AD/B+C ■DIN 69871-SK Ед.изм.:мм Конус № Модель d1 D1 L H H1 M Рис. Вес (кг) В наличии SK40AD/B EMH6C 50 6 25 50 35 18 M6 1 0.86 SK40AD/B EMH8C 50 8 28 50 35 18 M8 1 0.89 SK40AD/B EMH10C 50 10 35 50 35.5 20 M10 1 0.95 SK40AD/B EMH12C 50 12 42 50 36 22.5 M12 1 1.03 SK40AD/B EMH14C 50 14 44 50 36 22.5 M12 1 1.26 40 SK40AD/B EMH16C 63 16 48 63 46 24 M14 1 1.28 SK40AD/B EMH18C 63 18 50 63 46 24 M14 1 1.35 SK40AD/B EMH20C 63 20 52 63 48 25 M16 1 1.40 SK40AD/B EMH25C 100 25 65 100 55 25 M18 2 2.29 SK40AD/B EMH32C 100 32 72 100 57 28 M20 2 2.50 SK50AD/B EMH6C 63 6 25 63 35 18 M6 1 2.70 SK50AD/B EMH8C 63 8 28 63 35 18 M8 1 2.70 SK50AD/B EMH10C 63 10 35 63 35.5 20 M10 1 2.90 SK50AD/B EMH12C 63 12 42 63 36 22.5 M12 1 2.90 SK50AD/B EMH14C 63 14 44 63 36 22.5 M12 1 3.00 50 SK50AD/B EMH16C 63 16 48 63 46 24 M14 1 3.00 SK50AD/B EMH18C 63 18 50 63 46 24 M14 1 3.00 SK50AD/B EMH20C 63 20 52 63 48 25 M16 1 3.05 SK50AD/B EMH25C 80 25 65 80 55 25 M18 2 3.73 SK50AD/B EMH32C 100 32 72 100 57 28 M20 2 4.53 SK50AD/B EMH40C 120 40 90 120 68 32 M20 2 4.80 ▶Доступны держатели для режущих инструментов с хвостовиком с канавками Whistle Notch. ▶Доступен комбинированный держатель с шарнирным зажимным винтом, который можно использовать с режущими инструментами с хвостовиком с канавками Whistle Notch и Weldon Notch. ▶Доступны изделия с конусом САТ (ANSI B5.50) и с дюймовой системой измерения. 1651
