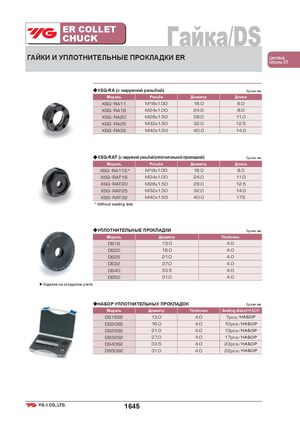

Общий каталог YG-1 2018 - страница 1645

ER COLLETCHUCK Гайка/DS ГАЙКИ И УПЛОТНИТЕЛЬНЫЕ ПРОКЛАДКИ ER Цанговые патроны ER ◆XSQ-RA (с наружной резьбой) Ед.изм.:мм Модель Резьба Диаметр Длина XSQ RA11 M18х1.00 18.0 6.0 XSQ RA16 M24х1.00 24.0 8.0 XSQ RA20 M28х1.50 28.0 11.0 XSQ RA25 M32х1.50 32.0 12.5 XSQ RA32 M40х1.50 40.0 14.0 ◆XSQ-RAT (с наружной резьбой/уплотнительной прокладкой) Ед.изм.:мм Модель Резьба Диаметр Длина XSQ RA11S* M18х1.00 18.0 8.0 XSQ RAT16 M24х1.00 24.0 11.0 XSQ RAT20 M28х1.50 28.0 12.5 XSQ RAT25 M32х1.50 32.0 14.0 XSQ RAT32 M40х1.50 40.0 17.5 * Without sealing disk ◆УПЛОТНИТЕЛЬНЫЕ ПРОКЛАДКИ Ед.изм.:мм Модель Диаметр Thickness DS16 13.0 4.0 DS20 16.0 4.0 DS25 21.0 4.0 DS32 27.0 4.0 DS40 33.5 4.0 DS50 31.0 4.0 ▶Изделие на складском учете ◆НАБОР УПЛОТНИТЕЛЬНЫХ ПРОКЛАДОК Ед.изм.:мм Модель Диаметр Thickness Sealing disks/НАБОР DS16S2 13.0 4.0 7pcs/НАБОР DS20S2 16.0 4.0 10pcs/НАБОР DS25S2 21.0 4.0 13pcs/НАБОР DS32S2 27.0 4.0 17pcs/НАБОР DS40S2 33.5 4.0 23pcs/НАБОР DS50S2 31.0 4.0 22pcs/НАБОР 1645
