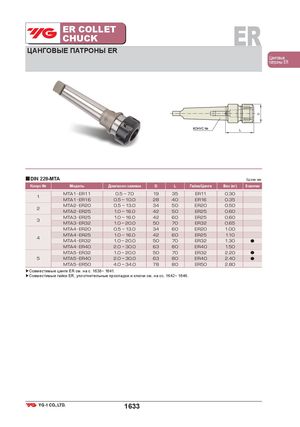

Общий каталог YG-1 2018 - страница 1633

ER COLLETCHUCK ER ЦАНГОВЫЕ ПАТРОНЫ ER Цанговые патроны ER ■DIN 228-MTA Ед.изм.:мм Конус № Модель Диапазон зажима D L Гайка/Цанга Вес (кг) В наличии MTA1 ER11 0.5 ~ 7.0 19 35 ER11 0.30 1 MTA1 ER16 0.5 ~ 10.0 28 40 ER16 0.35 MTA2 ER20 0.5 ~ 13.0 34 50 ER20 0.50 2 MTA2 ER25 1.0 ~ 16.0 42 50 ER25 0.60 MTA3 ER25 1.0 ~ 16.0 42 60 ER25 0.60 3 MTA3 ER32 1.0 ~ 20.0 50 70 ER32 0.65 MTA4 ER20 0.5 ~ 13.0 34 60 ER20 1.00 MTA4 ER25 1.0 ~ 16.0 42 60 ER25 1.10 4 MTA4 ER32 1.0 ~ 20.0 50 70 ER32 1.30 ● MTA4 ER40 2.0 ~ 30.0 63 80 ER40 1.50 MTA5 ER32 1.0 ~ 20.0 50 70 ER32 2.20 ● 5 MTA5 ER40 2.0 ~ 30.0 63 80 ER40 2.40 ● MTA5 ER50 4.0 ~ 34.0 78 80 ER50 2.80 ▶Совместимые цанги ER см. на с. 1638~ 1641. ▶Совместимые гайки ER, уплотнительные прокладки и ключи см. на сс. 1642~ 1646. 1633
