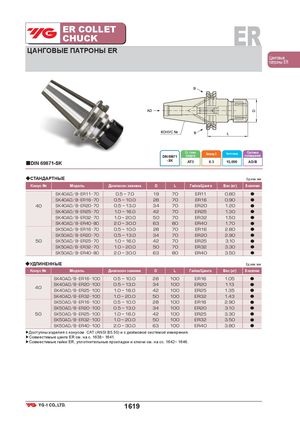

Общий каталог YG-1 2018 - страница 1619

ER COLLETCHUCK ER ЦАНГОВЫЕ ПАТРОНЫ ER Цанговые патроны ER Ст. точн.DIN 69871конусаБалансир. G Частота вращ. Системаохлаждения ■DIN 69871-SK - SK AT3 6.3 15,000 AD/B ◆СТАНДАРТНЫЕ Ед.изм.:мм Конус № Модель Диапазон зажима D L Гайка/Цанга Вес (кг) В наличии SK40AD/B ER11 70 0.5 ~ 7.0 19 70 ER11 0.80 ● SK40AD/B ER16 70 0.5 ~ 10.0 28 70 ER16 0.90 ● 40 SK40AD/B ER20 70 0.5 ~ 13.0 34 70 ER20 1.20 ● SK40AD/B ER25 70 1.0 ~ 16.0 42 70 ER25 1.30 ● SK40AD/B ER32 70 1.0 ~ 20.0 50 70 ER32 1.50 ● SK40AD/B ER40 80 2.0 ~ 30.0 63 80 ER40 1.70 ● SK50AD/B ER16 70 0.5 ~ 10.0 28 70 ER16 2.80 ● SK50AD/B ER20 70 0.5 ~ 13.0 34 70 ER20 2.90 ● 50 SK50AD/B ER25 70 1.0 ~ 16.0 42 70 ER25 3.10 ● SK50AD/B ER32 70 1.0 ~ 20.0 50 70 ER32 3.30 ● SK50AD/B ER40 80 2.0 ~ 30.0 63 80 ER40 3.50 ● ◆УДЛИНЕННЫЕ Ед.изм.:мм Конус № Модель Диапазон зажима D L Гайка/Цанга Вес (кг) В наличии SK40AD/B ER16 100 0.5 ~ 10.0 28 100 ER16 1.05 ● SK40AD/B ER20 100 0.5 ~ 13.0 34 100 ER20 1.13 ● 40 SK40AD/B ER25 100 1.0 ~ 16.0 42 100 ER25 1.35 ● SK40AD/B ER32 100 1.0 ~ 20.0 50 100 ER32 1.43 ● SK50AD/B ER16 100 0.5 ~ 10.0 28 100 ER16 2.90 ● SK50AD/B ER20 100 0.5 ~ 13.0 34 100 ER20 3.10 ● 50 SK50AD/B ER25 100 1.0 ~ 16.0 42 100 ER25 3.30 ● SK50AD/B ER32 100 1.0 ~ 20.0 50 100 ER32 3.50 ● SK50AD/B ER40 100 2.0 ~ 30.0 63 100 ER40 3.80 ● ▶Доступны изделия с конусом САТ (ANSI B5.50) и с дюймовой системой измерения. ▶Совместимые цанги ER см. на с. 1638~ 1641. ▶Совместимые гайки ER, уплотнительные прокладки и ключи см. на сс. 1642~ 1646. 1619
