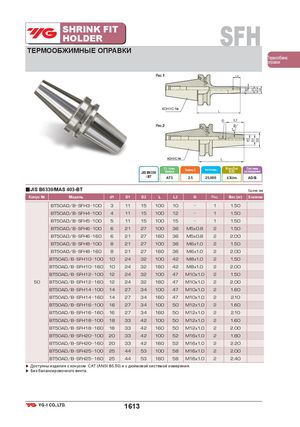

Общий каталог YG-1 2018 - страница 1613

4°30' d1 D1 D2 SHRINK FITHOLDER SFH ТЕРМООБЖИМНЫЕ ОПРАВКИ Термообжим. оправки Рис.1 L2 КОTНAУPEСR№No. L Рис.2 Ст. точн.JIS B6339конусаБалансир. G Частота вращ. Run-Out Система(I.D)охлаждения - BT AT3 2.5 25,000 ≤3Um AD/B ■JIS B6339/MAS 403-BT Ед.изм.:мм Конус № Модель d1 D1 D2 L L2 G Рис. Вес (кг) В наличии BT50AD/B SFH3 100 3 11 15 100 10 1 1.50 BT50AD/B SFH4 100 4 11 15 100 12 1 1.50 BT50AD/B SFH5 100 5 11 15 100 15 1 1.50 BT50AD/B SFH6 100 6 21 27 100 36 M5х0.8 2 1.50 BT50AD/B SFH6 160 6 21 27 160 36 M5х0.8 2 2.00 BT50AD/B SFH8 100 8 21 27 100 36 M6х1.0 2 1.50 BT50AD/B SFH8 160 8 21 27 160 36 M6х1.0 2 2.00 BT50AD/B SFH10 100 10 24 32 100 42 M8х1.0 2 1.50 BT50AD/B SFH10 160 10 24 32 160 42 M8х1.0 2 2.00 BT50AD/B SFH12 100 12 24 32 100 47 M10х1.0 2 1.50 50 BT50AD/B SFH12 160 12 24 32 160 47 M10х1.0 2 2.00 BT50AD/B SFH14 100 14 27 34 100 47 M10х1.0 2 1.60 BT50AD/B SFH14 160 14 27 34 160 47 M10х1.0 2 2.10 BT50AD/B SFH16 100 16 27 34 100 50 M12х1.0 2 1.60 BT50AD/B SFH16 160 16 27 34 160 50 M12х1.0 2 2.10 BT50AD/B SFH18 100 18 33 42 100 50 M12х1.0 2 1.60 BT50AD/B SFH18 160 18 33 42 160 50 M12х1.0 2 2.00 BT50AD/B SFH20 100 20 33 42 100 52 M16х1.0 2 1.80 BT50AD/B SFH20 160 20 33 42 160 52 M16х1.0 2 2.20 BT50AD/B SFH25 100 25 44 53 100 58 M16х1.0 2 2.00 BT50AD/B SFH25 160 25 44 53 160 58 M16х1.0 2 2.40 ▶ Доступны изделия с конусом САТ (ANSI B5.50) и с дюймовой системой измерения. ▶ Без балансировочного винта. 1613
