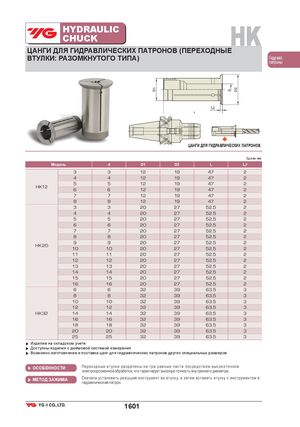

Общий каталог YG-1 2018 - страница 1601

HYDRAULICCHUCK HK ЦАНГИ ДЛЯ ГИДРАВЛИЧЕСКИХ ПАТРОНОВ (ПЕРЕХОДНЫЕ ВТУЛКИ: РАЗОМКНУТОГО ТИПА) Гидравл. патроны ЦАНГИ ДЛЯ ГИДРАВЛИЧЕСКИХ ПАТРОНОВ Ед.изм.:мм Модель d D1 D2 L L2 3 3 12 19 47 2 4 4 12 19 47 2 5 5 12 19 47 2 HK12 6 6 12 19 47 2 7 7 12 19 47 2 8 8 12 19 47 2 3 3 20 27 52.5 2 4 4 20 27 52.5 2 5 5 20 27 52.5 2 6 6 20 27 52.5 2 7 7 20 27 52.5 2 8 8 20 27 52.5 2 9 9 20 27 52.5 2 HK20 10 10 20 27 52.5 2 11 11 20 27 52.5 2 12 12 20 27 52.5 2 13 13 20 27 52.5 2 14 14 20 27 52.5 2 15 15 20 27 52.5 2 16 16 20 27 52.5 2 6 6 32 39 63.5 3 8 8 32 39 63.5 3 10 10 32 39 63.5 3 12 12 32 39 63.5 3 HK32 14 14 32 39 63.5 3 16 16 32 39 63.5 3 18 18 32 39 63.5 3 20 20 32 39 63.5 3 25 25 32 39 63.5 3 ▶ Изделие на складском учете ▶ Доступны изделия с дюймовой системой измерения ▶ Возможно изготовление и поставка цанг для гидравлических патронов других специальных размеров ▶ ОСОБЕННОСТИ Переходные втулки разделены на три равные части посредством высокоточнойэлектроэрозионной обработки, что гарантирует высокую точность внутреннего диаметра. ▶ МЕТОД ЗАЖИМА Сначала установить режущий инструмент во втулку, а затем вставить втулку с инструментом вгидравлический патрон. 1601
