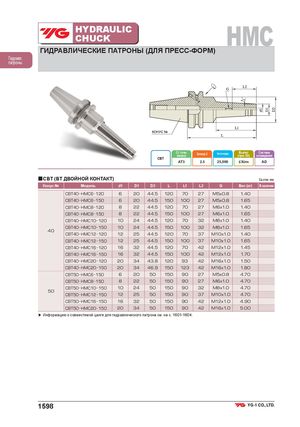

Общий каталог YG-1 2018 - страница 1598

HYDRAULICCHUCK HMC ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ (ДЛЯ ПРЕСС-ФОРМ) Гидравл. патроны Ст. точн.конусаБалансир. G Частота вращ. Вылет Система(при 3D)охлаждения CBT AT3 2.5 25,000 ≤3Um AD ■CBT (BT ДВОЙНОЙ КОНТАКТ) Ед.изм.:мм Конус № Модель d1 D1 D2 L L1 L2 G Вес (кг) В наличии CBT40 HMC6 120 6 20 44.5 120 70 27 M5х0.8 1.40 CBT40 HMC6 150 6 20 44.5 150 100 27 M5х0.8 1.65 CBT40 HMC8 120 8 22 44.5 120 70 27 M6х1.0 1.40 CBT40 HMC8 150 8 22 44.5 150 100 27 M6х1.0 1.65 CBT40 HMC10 120 10 24 44.5 120 70 32 M8х1.0 1.40 CBT40 HMC10 150 10 24 44.5 150 100 32 M8х1.0 1.65 40 CBT40 HMC12 120 12 25 44.5 120 70 37 M10х1.0 1.40 CBT40 HMC12 150 12 25 44.5 150 100 37 M10х1.0 1.65 CBT40 HMC16 120 16 32 44.5 120 70 42 M12х1.0 1.45 CBT40 HMC16 150 16 32 44.5 150 100 42 M12х1.0 1.70 CBT40 HMC20 120 20 34 43.8 120 93 42 M16х1.0 1.50 CBT40 HMC20 150 20 34 46.9 150 123 42 M16х1.0 1.80 CBT50 HMC6 150 6 20 50 150 90 27 M5х0.8 4.70 CBT50 HMC8 150 8 22 50 150 90 27 M6х1.0 4.70 CBT50 HMC10 150 10 24 50 150 90 32 M8х1.0 4.70 50 CBT50 HMC12 150 12 25 50 150 90 37 M10х1.0 4.70 CBT50 HMC16 150 16 32 50 150 90 42 M12х1.0 4.90 CBT50 HMC20 150 20 34 50 150 90 42 M16х1.0 5.00 ▶ Информацию о совместимой цанге для гидравлического патрона см. на с. 1601-1604. 1598
