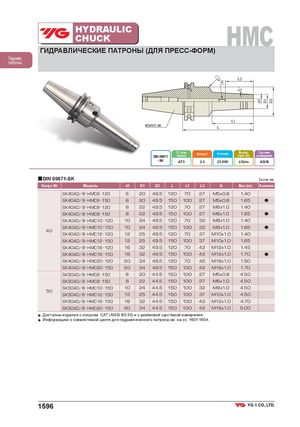

Общий каталог YG-1 2018 - страница 1596

HYDRAULICCHUCK HMC ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ (ДЛЯ ПРЕСС-ФОРМ) Гидравл. патроны Ст. точн.DIN 69871конусаБалансир. G Частота вращ. Вылет Система(при 3D)охлаждения - SK AT3 2.5 25,000 ≤3Um AD/B ■DIN 69871-SK Ед.изм.:мм Конус № Модель d1 D1 D2 L L1 L2 G Вес (кг) В наличии SK40AD/B HMC6 120 6 20 49.5 120 70 27 M5х0.8 1.40 SK40AD/B HMC6 150 6 20 49.5 150 100 27 M5х0.8 1.65 ● SK40AD/B HMC8 120 8 22 49.5 120 70 27 M6х1.0 1.40 SK40AD/B HMC8 150 8 22 49.5 150 100 27 M6х1.0 1.65 ● SK40AD/B HMC10 120 10 24 49.5 120 70 32 M8х1.0 1.40 SK40AD/B HMC10 150 10 24 49.5 150 100 32 M8х1.0 1.65 ● 40 SK40AD/B HMC12 120 12 25 49.5 120 70 37 M10х1.0 1.40 SK40AD/B HMC12 150 12 25 49.5 150 100 37 M10х1.0 1.65 SK40AD/B HMC16 120 16 32 49.5 120 70 42 M12х1.0 1.45 SK40AD/B HMC16 150 16 32 49.5 150 100 42 M12х1.0 1.70 ● SK40AD/B HMC20 120 20 34 49.5 120 70 42 M16х1.0 1.50 SK40AD/B HMC20 150 20 34 49.5 150 100 42 M16х1.0 1.70 SK50AD/B HMC6 150 6 20 44.5 150 100 27 M5х0.8 4.50 SK50AD/B HMC8 150 8 22 44.5 150 100 27 M6х1.0 4.50 SK50AD/B HMC10 150 10 24 44.5 150 100 32 M8х1.0 4.50 50 SK50AD/B HMC12 150 12 25 44.5 150 100 37 M10х1.0 4.50 SK50AD/B HMC16 150 16 32 44.5 150 100 42 M12х1.0 4.70 SK50AD/B HMC20 150 20 34 44.5 150 100 42 M16х1.0 5.00 ▶ Доступны изделия с конусом САТ (ANSI B5.50) и с дюймовой системой измерения. ▶ Информацию о совместимой цанге для гидравлического патрона см. на сс. 1601-1604. 1596
