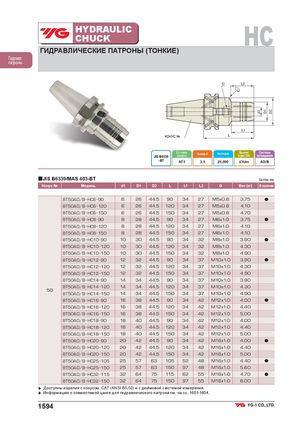

Общий каталог YG-1 2018 - страница 1594

HYDRAULICCHUCK HC ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ (ТОНКИЕ) Гидравл. патроны Ст. точн.JIS B6339конусаБалансир. G Частота вращ. Вылет Система(при 3D)охлаждения - BT AT3 2.5 25,000 ≤3Um AD/B ■JIS B6339/MAS 403-BT Ед.изм.:мм Конус № Модель d1 D1 D2 L L1 L2 G Вес (кг) В наличии ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ (ТОНКИЕ) BT50AD/B HC6 90 6 26 44.5 90 34 27 M5х0.8 3.75 ● BT50AD/B HC6 120 6 26 44.5 120 34 27 M5х0.8 4.10 BT50AD/B HC6 150 6 26 44.5 150 34 27 M5х0.8 4.70 BT50AD/B HC8 90 8 28 44.5 90 34 27 M6х1.0 3.75 ● BT50AD/B HC8 120 8 28 44.5 120 34 27 M6х1.0 4.10 BT50AD/B HC8 150 8 28 44.5 150 34 27 M6х1.0 4.10 BT50AD/B HC10 90 10 30 44.5 90 34 32 M8х1.0 3.90 ● BT50AD/B HC10 120 10 30 44.5 120 34 32 M8х1.0 4.30 BT50AD/B HC10 150 10 30 44.5 150 34 32 M8х1.0 4.90 BT50AD/B HC12 90 12 32 44.5 90 34 37 M10х1.0 3.90 ● BT50AD/B HC12 120 12 32 44.5 120 34 37 M10х1.0 4.30 BT50AD/B HC12 150 12 32 44.5 150 34 37 M10х1.0 4.90 BT50AD/B HC14 90 14 34 44.5 90 34 37 M10х1.0 3.90 BT50AD/B HC14 120 14 34 44.5 120 34 37 M10х1.0 4.30 50 BT50AD/B HC14 150 14 34 44.5 150 34 37 M10х1.0 4.90 BT50AD/B HC16 90 16 38 44.5 90 34 42 M12х1.0 4.00 ● BT50AD/B HC16 120 16 38 44.5 120 34 42 M12х1.0 4.40 BT50AD/B HC16 150 16 38 44.5 150 34 42 M12х1.0 5.00 BT50AD/B HC18 90 18 40 44.5 90 34 42 M12х1.0 4.00 BT50AD/B HC18 120 18 40 44.5 120 34 42 M12х1.0 4.40 BT50AD/B HC18 150 18 40 44.5 150 34 42 M12х1.0 5.00 BT50AD/B HC20 90 20 42 44.5 90 34 42 M16х1.0 4.00 ● BT50AD/B HC20 120 20 42 44.5 120 34 42 M16х1.0 4.40 BT50AD/B HC20 150 20 42 44.5 150 34 42 M16х1.0 5.00 BT50AD/B HC25 105 25 57 63 105 52 48 M16х1.0 4.40 ● BT50AD/B HC25 150 25 57 63 150 97 48 M16х1.0 5.60 BT50AD/B HC32 115 32 64 75 115 62 55 M16х1.0 4.70 ● BT50AD/B HC32 150 32 64 75 150 97 55 M16х1.0 6.00 ▶ Доступны изделия с конусом САТ (ANSI B5.50) и с дюймовой системой измерения. ▶ Информацию о совместимой цанге для гидравлического патрона см. на сс. 1601-1604. 1594
