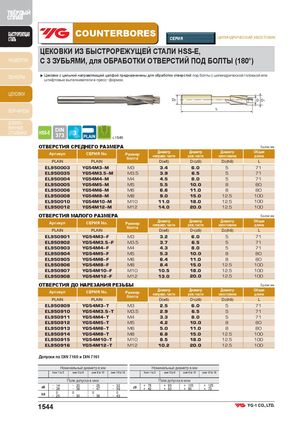

Общий каталог YG-1 2018 - страница 1544

ТВЁРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯСТАЛЬ COUNTERBORES СЕРИЯ ЦИЛИНДРИЧЕСКИЙ ХВОСТОВИК ЦЕКОВКИ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ HSS-E, РАЗВЁРТКИ С 3 ЗУБЬЯМИ, для ОБРАБОТКИ ОТВЕРСТИЙ ПОД БОЛТЫ (180°) ЗЕНКЕРЫ ▶ Цековки с цельной направляющей цапфой предназначены для обработки отверстий под болты с цилиндрической головкой илиштифтовые выталкиватели в прессформах. ЦЕКОВКИ D2 D D1 БОР-ФРЕЗЫ L ШЛИФО- ВАННЫЕ СТОЛБИКИ с.1545 ОТВЕРСТИЯ СРЕДНЕГО РАЗМЕРА Ед.изм: мм Артикул СЕРИЯ No. Размерболта Диаметр Диаметрнаправл. частиреж. частиДиаметрхвостовикаОбщаядлина PLAIN PLAIN D(e8) D1(z9) D2(h9) L EL950003 YG54M3 M M3 3.4 6.0 5 71 EL950035 YG54M3.5 M M3.5 3.9 6.5 5 71 EL950004 YG54M4 M M4 4.5 8.0 5 71 EL950005 YG54M5 M M5 5.5 10.0 8 80 EL950006 YG54M6 M M6 6.6 11.0 8 80 EL950008 YG54M8 M M8 9.0 15.0 12.5 100 EL950010 YG54M10 M M10 11.0 18.0 12.5 100 EL950012 YG54M12 M M12 14.0 20.0 12.5 100 ОТВЕРСТИЯ МАЛОГО РАЗМЕРА Ед.изм: мм Артикул СЕРИЯ No. Размерболта Диаметр Диаметрнаправл. частиреж. частиДиаметрхвостовикаОбщаядлина PLAIN PLAIN D(e8) D1(z9) D2(h9) L EL950901 YG54M3 F M3 3.2 6.0 5 71 EL950902 YG54M3.5 F M3.5 3.7 6.5 5 71 EL950903 YG54M4 F M4 4.3 8.0 5 71 EL950904 YG54M5 F M5 5.3 10.0 8 80 EL950905 YG54M6 F M6 6.4 11.0 8 80 EL950906 YG54M8 F M8 8.4 15.0 12.5 100 EL950907 YG54M10 F M10 10.5 18.0 12.5 100 EL950908 YG54M12 F M12 13.0 20.0 12.5 100 ОТВЕРСТИЯ ДО НАРЕЗАНИЯ РЕЗЬБЫ Ед.изм: мм Артикул СЕРИЯ No. Размерболта Диаметр Диаметрнаправл. частиреж. частиДиаметрхвостовикаОбщаядлина PLAIN PLAIN D(e8) D1(z9) D2(h9) L EL950909 YG54M3 T M3 2.5 6.0 5 71 EL950910 YG54M3.5 T M3.5 2.9 6.5 5 71 EL950911 YG54M4 T M4 3.3 8.0 5 71 EL950912 YG54M5 T M5 4.2 10.0 8 80 EL950913 YG54M6 T M6 5.0 11.0 8 80 EL950914 YG54M8 T M8 6.8 15.0 12.5 100 EL950915 YG54M10 T M10 8.5 18.0 12.5 100 EL950916 YG54M12 T M12 10.2 20.0 12.5 100 Допуски по DIN 7160 и DIN 7161 Номинальный диаметр в мм Номинальный диаметр в мм from 1 to 3 over 3 to 6 over 6 to 10 over 10 to 18 from 1 to 3 over 3 to 6 over 6 to 10 over 10 to 18 Поле допуска в мкм Поле допуска в мкм e8 1428 2038 2547 3259 z9 + 78+42 + 93+50 + 103 + 125+60+73 h9 025 0 30 0 36 043 1544
