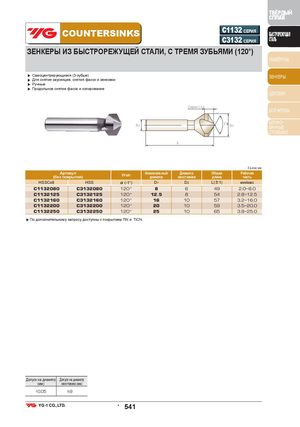

Общий каталог YG-1 2018 - страница 1541

ТВЁРДЫЙ СПЛАВ COUNTERSINKS C1132 СЕРИЯ БЫСТРОРЕЖУЩАЯ C3132 СЕРИЯ СТАЛЬ ЗЕНКЕРЫ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ, С ТРЕМЯ ЗУБЬЯМИ (120°) РАЗВЁРТКИ ▶ Самоцентрирующиеся (3-зубые) ЗЕНКЕРЫ ▶ Для снятия заусенцев, снятия фасок и зенковки ▶ Ручные ▶ Продольное снятие фасок и копирование ЦЕКОВКИ Capacity БОР-ФРЕЗЫ D2 ¥Æ D 1 ШЛИФО-ВАННЫЕ СТОЛБИКИ L Ед.изм: мм Артикул(без покрытия) Угол Номинальный ДиаметрдиаметрхвостовикаОбщаядлина Рабочаячасть HSSCo8 HSS α (-1°) D1 D2 L(±1) мин/макс C1132080 C3132080 120° 8 6 49 2.0~8.0 C1132125 C3132125 120° 12.5 8 54 2.8~12.5 C1132160 C3132160 120° 16 10 57 3.2~16.0 C1132200 C3132200 120° 20 10 59 3.5~20.0 C1132250 C3132250 120° 25 10 65 3.8~25.0 ▶ По дополнительному запросу доступны с покрытием TiN и TiCN. Допуск на диаметр Допуск на диаметр (мм) хвостовика (мм) ±0.05 h9 • 541
