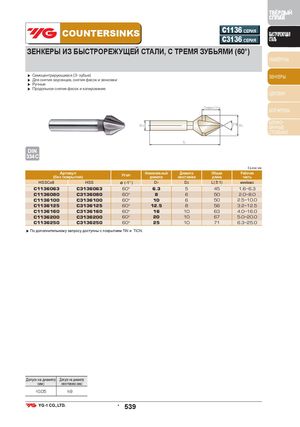

Общий каталог YG-1 2018 - страница 1539

ТВЁРДЫЙ СПЛАВ COUNTERSINKS C1136 СЕРИЯC3136 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ ЗЕНКЕРЫ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ, С ТРЕМЯ ЗУБЬЯМИ (60°) РАЗВЁРТКИ ▶ Самоцентрирующиеся (3 зубые) ЗЕНКЕРЫ ▶ Для снятия заусенцев, снятия фасок и зенковки ▶ Ручные ▶ Продольное снятие фасок и копирование ЦЕКОВКИ Capacity БОР-ФРЕЗЫ D2 ¥Æ D 1 ШЛИФО-ВАННЫЕ СТОЛБИКИ L Ед.изм: мм Артикул(без покрытия) Угол Номинальный ДиаметрдиаметрхвостовикаОбщаядлина Рабочаячасть HSSCo8 HSS α (-1°) D1 D2 L(±1) мин/макс C1136063 C3136063 60° 6.3 5 45 1.6~6.3 C1136080 C3136080 60° 8 6 50 2.0~8.0 C1136100 C3136100 60° 10 6 50 2.5~10.0 C1136125 C3136125 60° 12.5 8 56 3.2~12.5 C1136160 C3136160 60° 16 10 63 4.0~16.0 C1136200 C3136200 60° 20 10 67 5.0~20.0 C1136250 C3136250 60° 25 10 71 6.3~25.0 ▶ По дополнительному запросу доступны с покрытием TiN и TiCN. Допуск на диаметр Допуск на диаметр (мм) хвостовика (мм) ±0.05 h9 • 539
