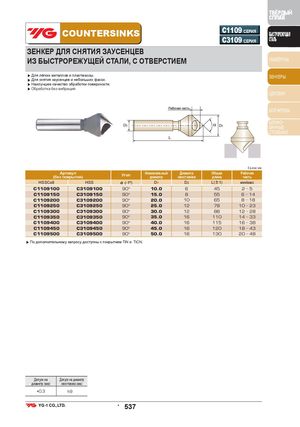

Общий каталог YG-1 2018 - страница 1537

ТВЁРДЫЙ СПЛАВ COUNTERSINKS C1109 СЕРИЯ БЫСТРОРЕЖУЩАЯ C3109 СЕРИЯ СТАЛЬ ЗЕНКЕР ДЛЯ СНЯТИЯ ЗАУСЕНЦЕВ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ, С ОТВЕРСТИЕМ РАЗВЁРТКИ ▶ Для лёгких металлов и пластмассы. ЗЕНКЕРЫ ▶ Для снятия заусенцев и небольших фасок. ▶ Наилучшее качество обработки поверхности. ▶ Обработка без вибраций ЦЕКОВКИ БОР-ФРЕЗЫ ШЛИФО- ВАННЫЕ СТОЛБИКИ Ед.изм: мм Артикул(без покрытия) Угол Номинальный ДиаметрдиаметрхвостовикаОбщаядлинаРабочаячасть HSSCo8 HSS α (-1º) D1 D2 L(±1) мин/макс C1109100 C3109100 90° 10.0 6 45 2 5 C1109150 C3109150 90° 15.0 8 55 6 14 C1109200 C3109200 90° 20.0 10 65 8 18 C1109250 C3109250 90° 25.0 12 78 10 23 C1109300 C3109300 90° 30.0 12 88 12 28 C1109350 C3109350 90° 35.0 16 110 14 33 C1109400 C3109400 90° 40.0 16 115 16 38 C1109450 C3109450 90° 45.0 16 120 18 43 C1109500 C3109500 90° 50.0 16 130 20 48 ▶ По дополнительному запросу доступны с покрытием TiN и TiCN. Допуск на Допуск на диаметр диаметр (мм) хвостовика (мм) +0.3 h9 • 537
